Thématisation de mes WC façon Klugheim

Toilettes immersives — univers Taron, Phantasialand

24 octobre 2022 🎢 Parcs d'attractions · Bricolage Catégorie : DIY

Un appareil diffusait déjà de la musique à l'allumage de la lumière des toilettes, mais la déco restait trop fade. Défi : une thématisation Klugheim digne d'un parc — démontable, sans trace au mur, et réversible pour accéder à la plomberie. Quatre séances de 4 h pour le gros œuvre ; déco et surprise encore à finaliser. Références visuelles : Taron sur Wikipédia.

Informations techniques

Éclairage — détecteur de mouvement, extinction automatique après une minute ; interrupteur extérieur pour couper ou ajuster l'intensité.

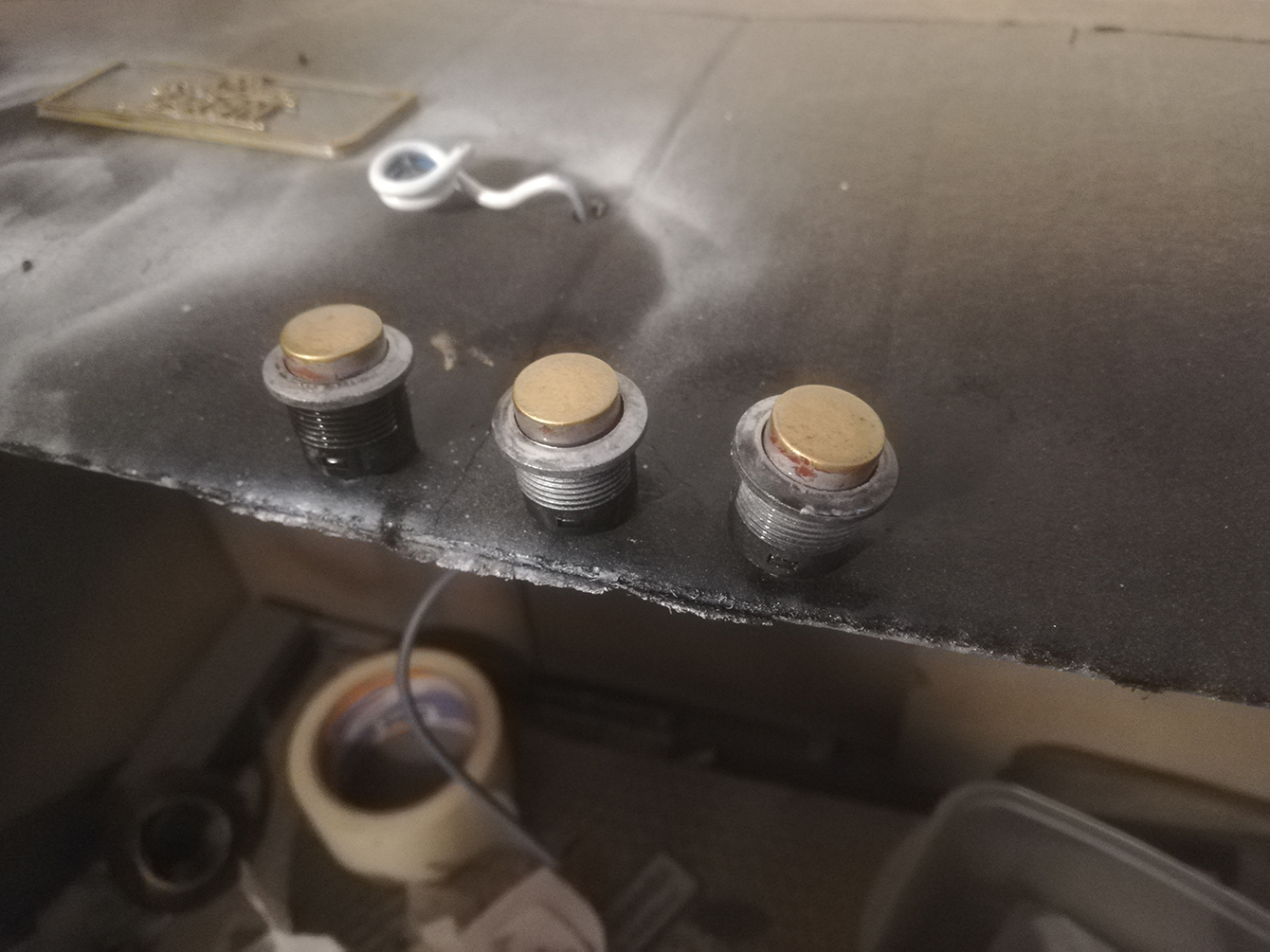

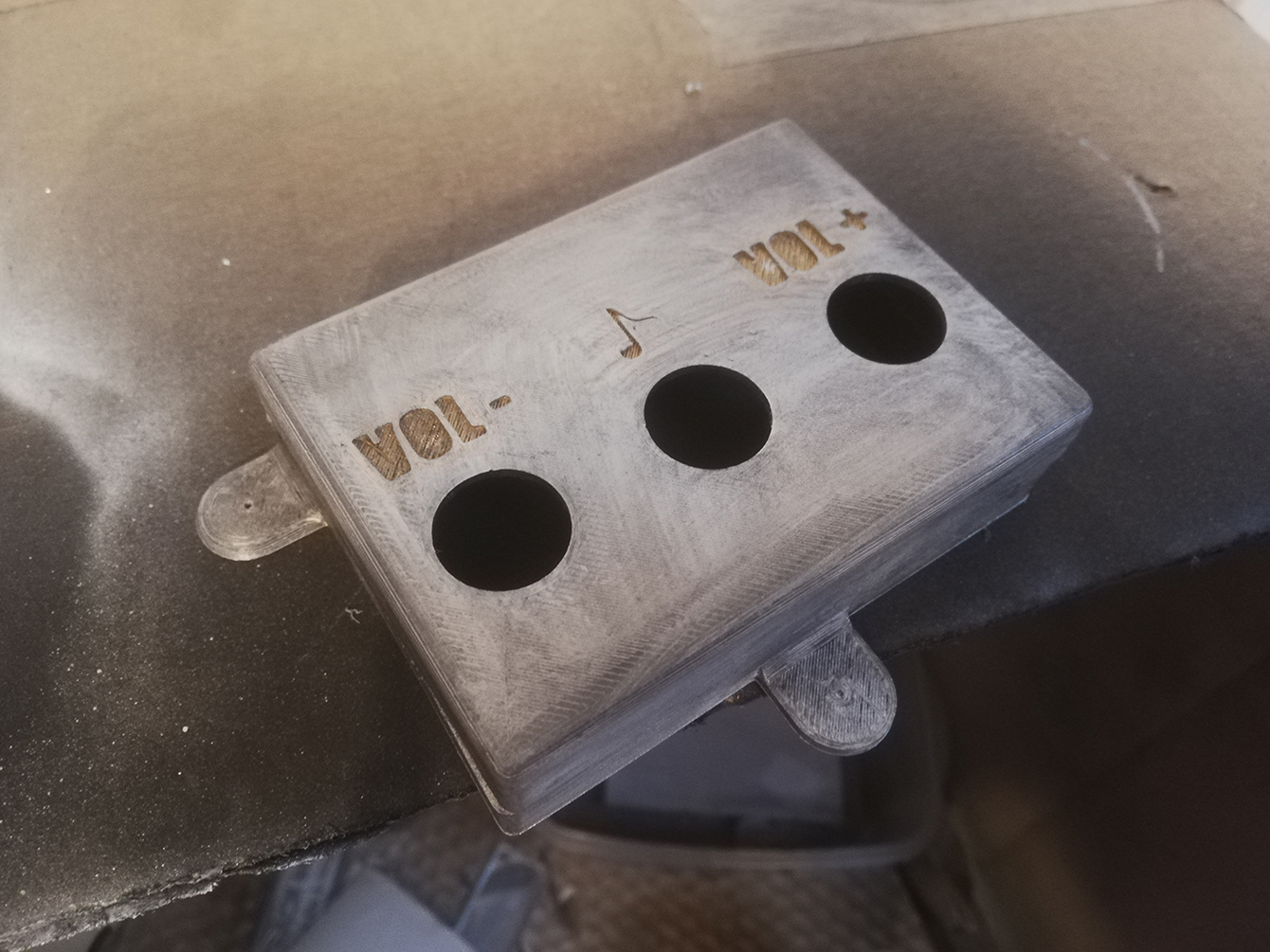

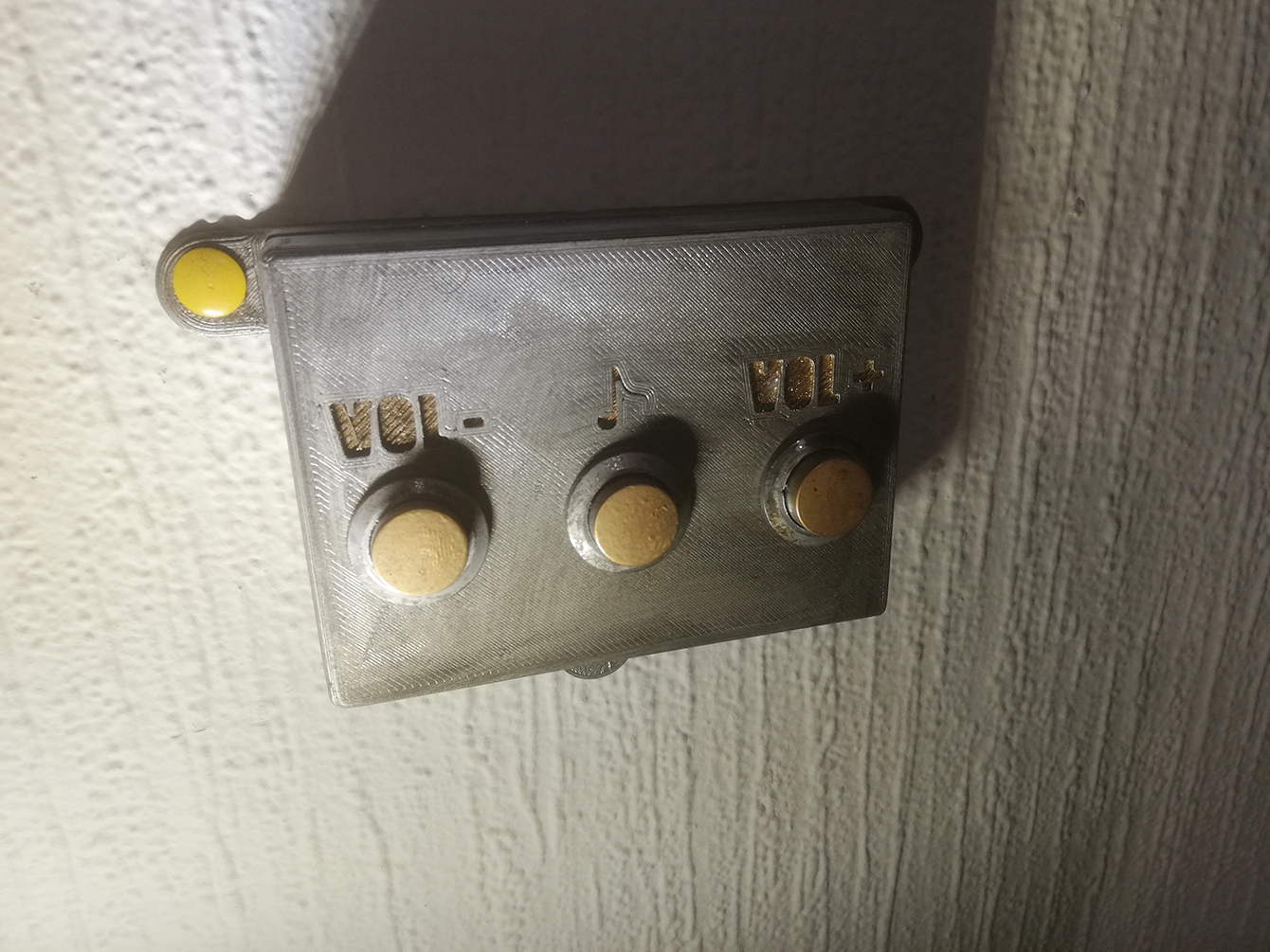

Musique — diffusion aléatoire à l'allumage ; volume réglable via un panneau de commande imprimé en 3D, intégré au mur (lancement du show inclus).
Fenêtre — écran piloté par Raspberry Pi (photo ou vidéo).
Lumières — gestion par Arduino.

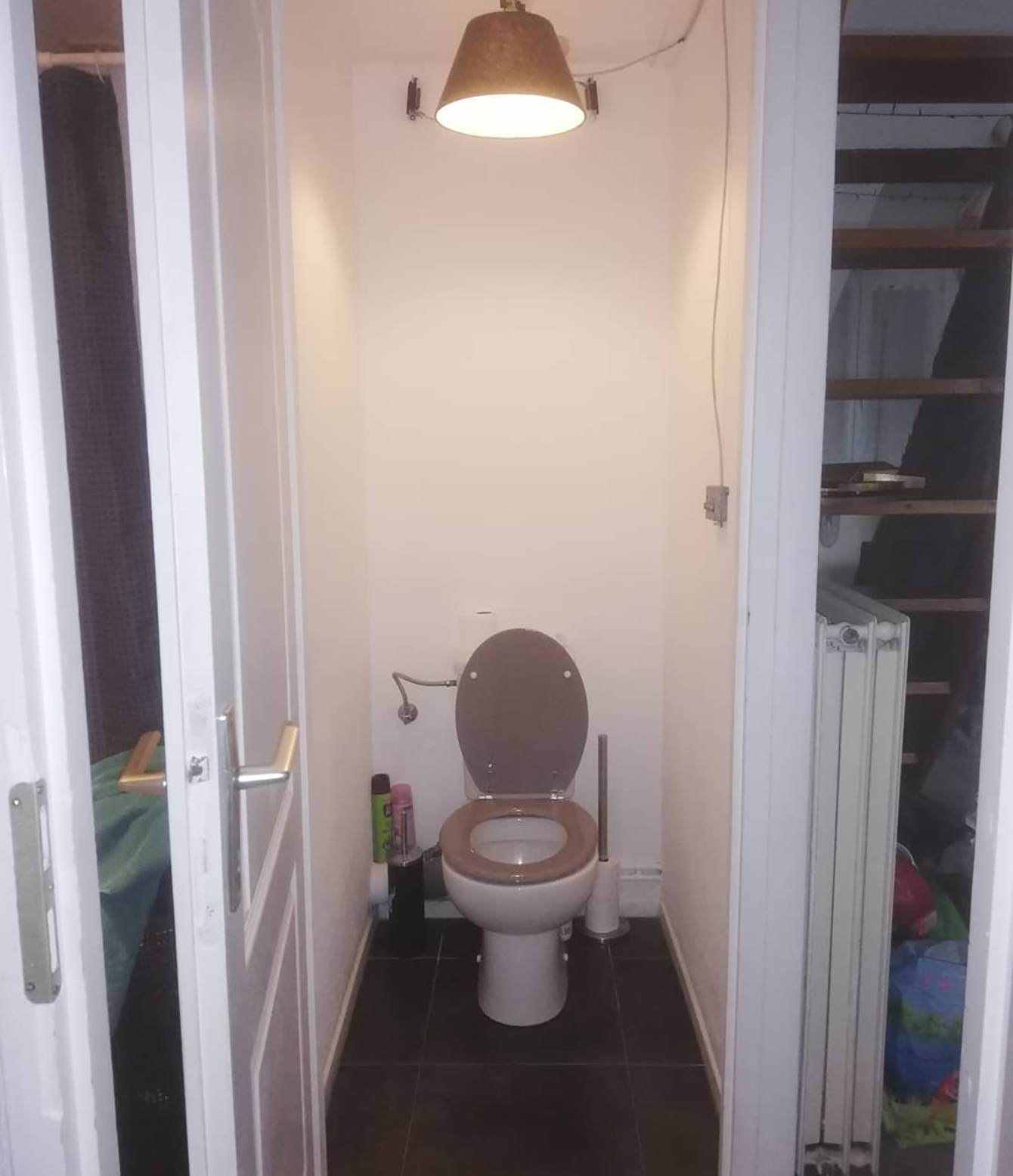

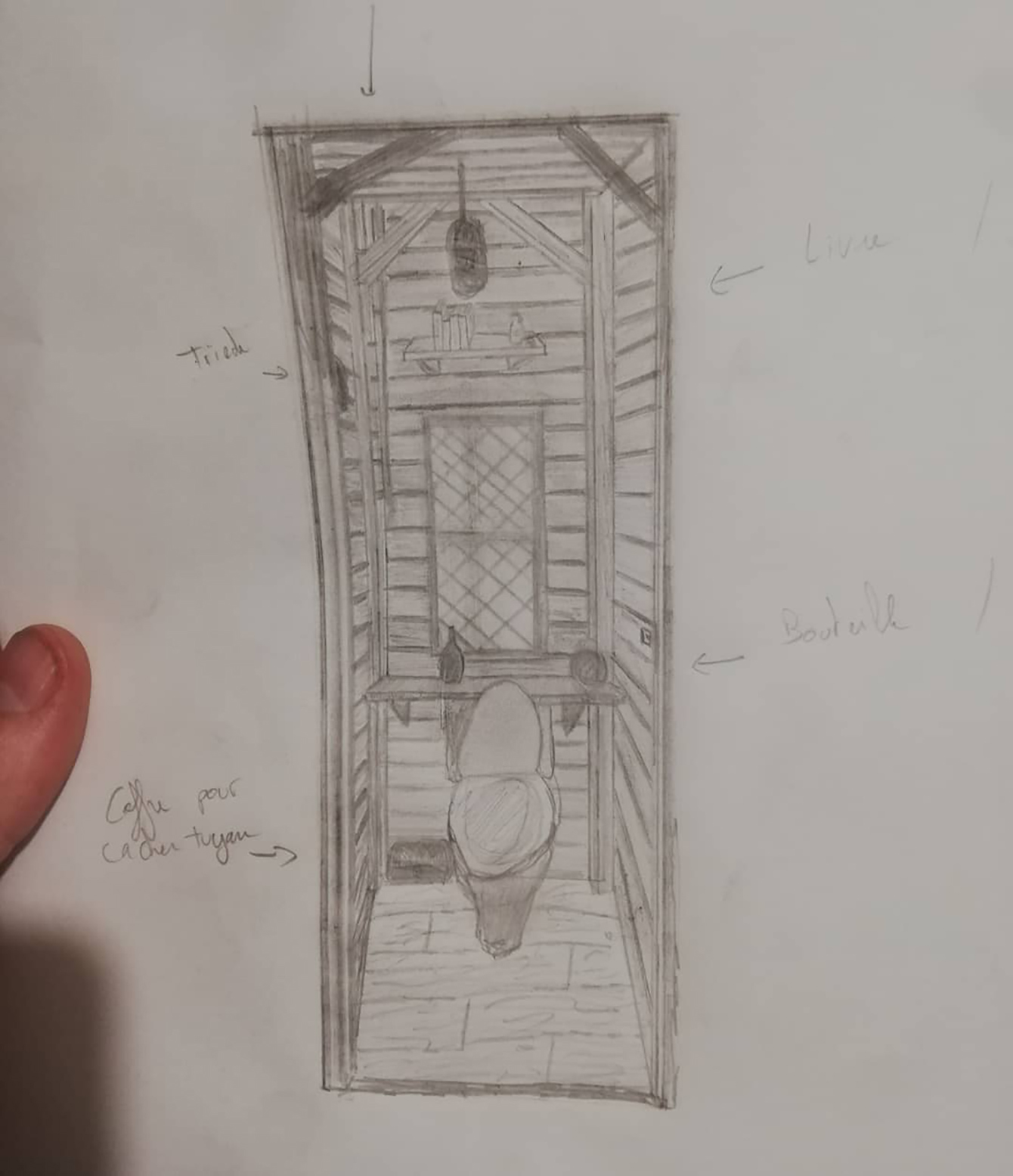

Un concept art !

Début des travaux

Ordre de chantier : le fond, puis les côtés, enfin le plafond.

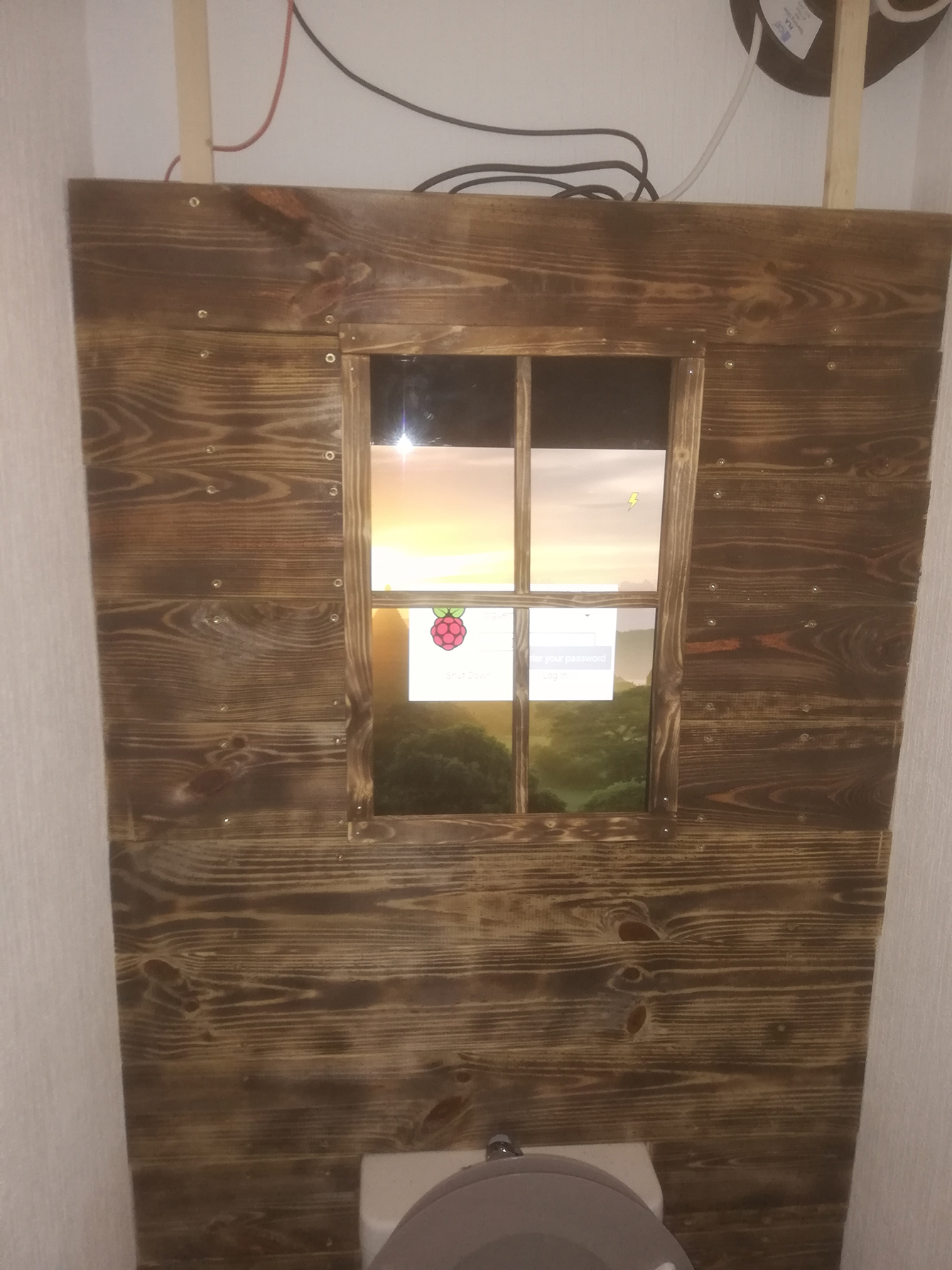

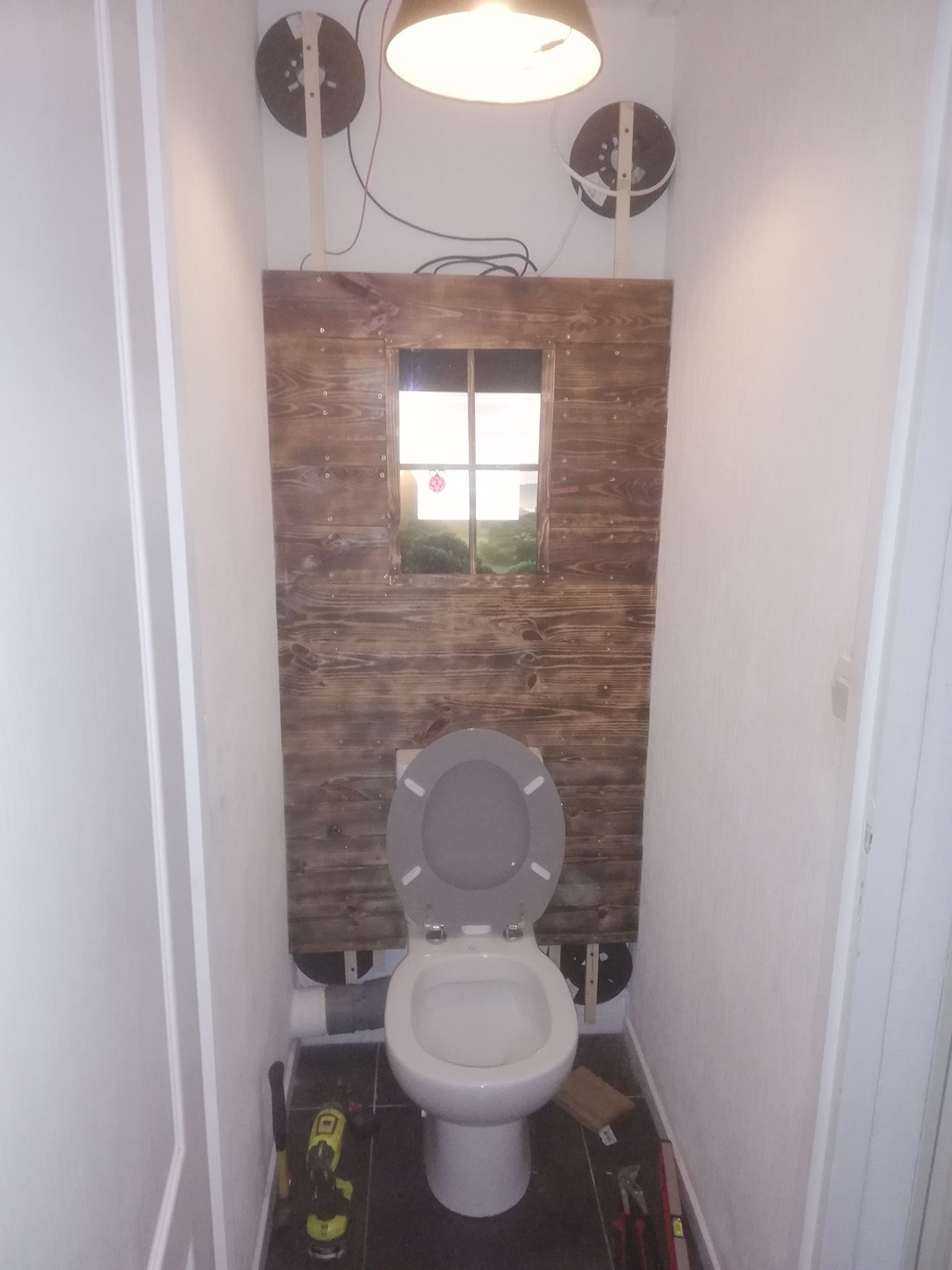

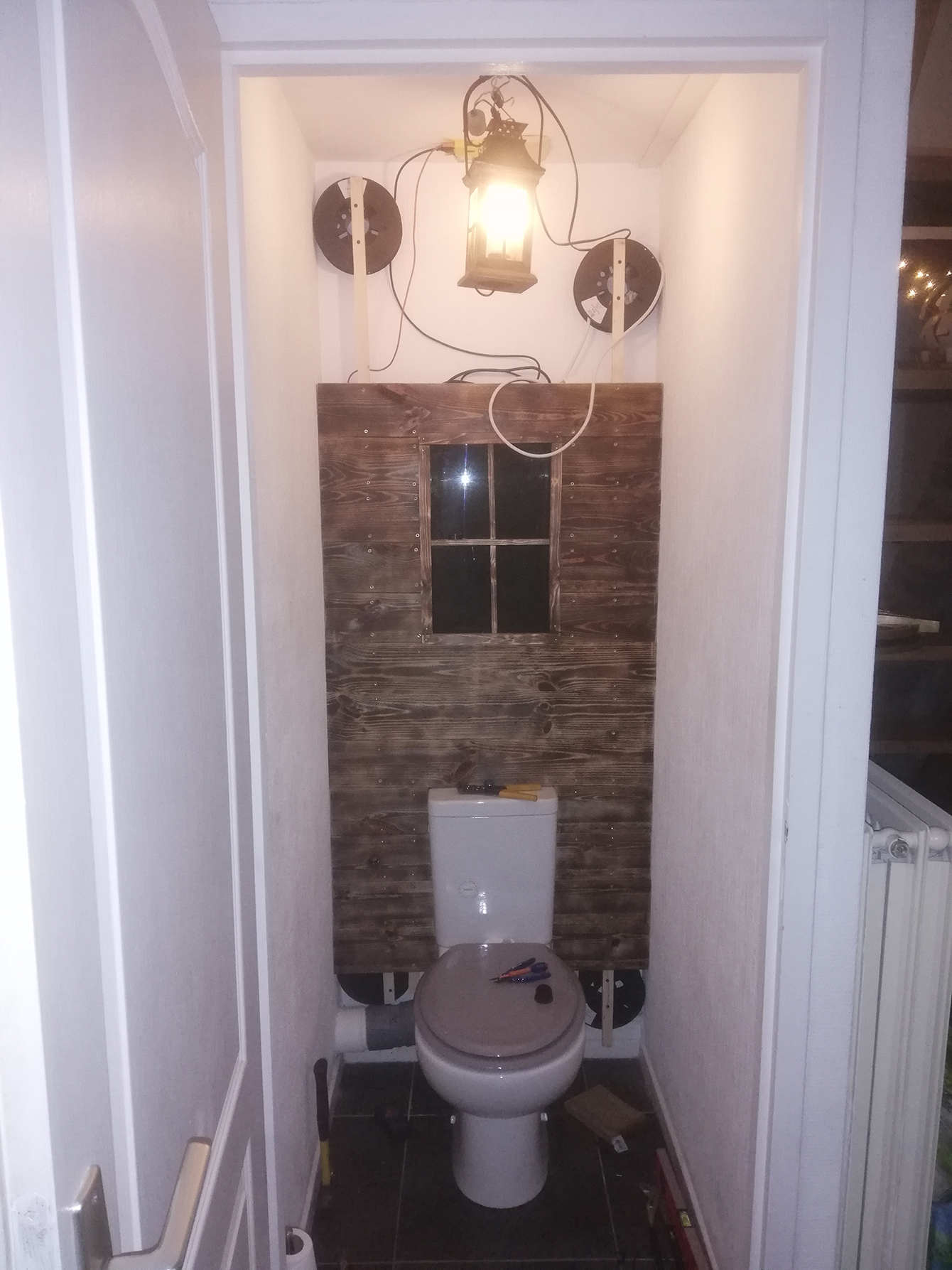

Le mur du fond

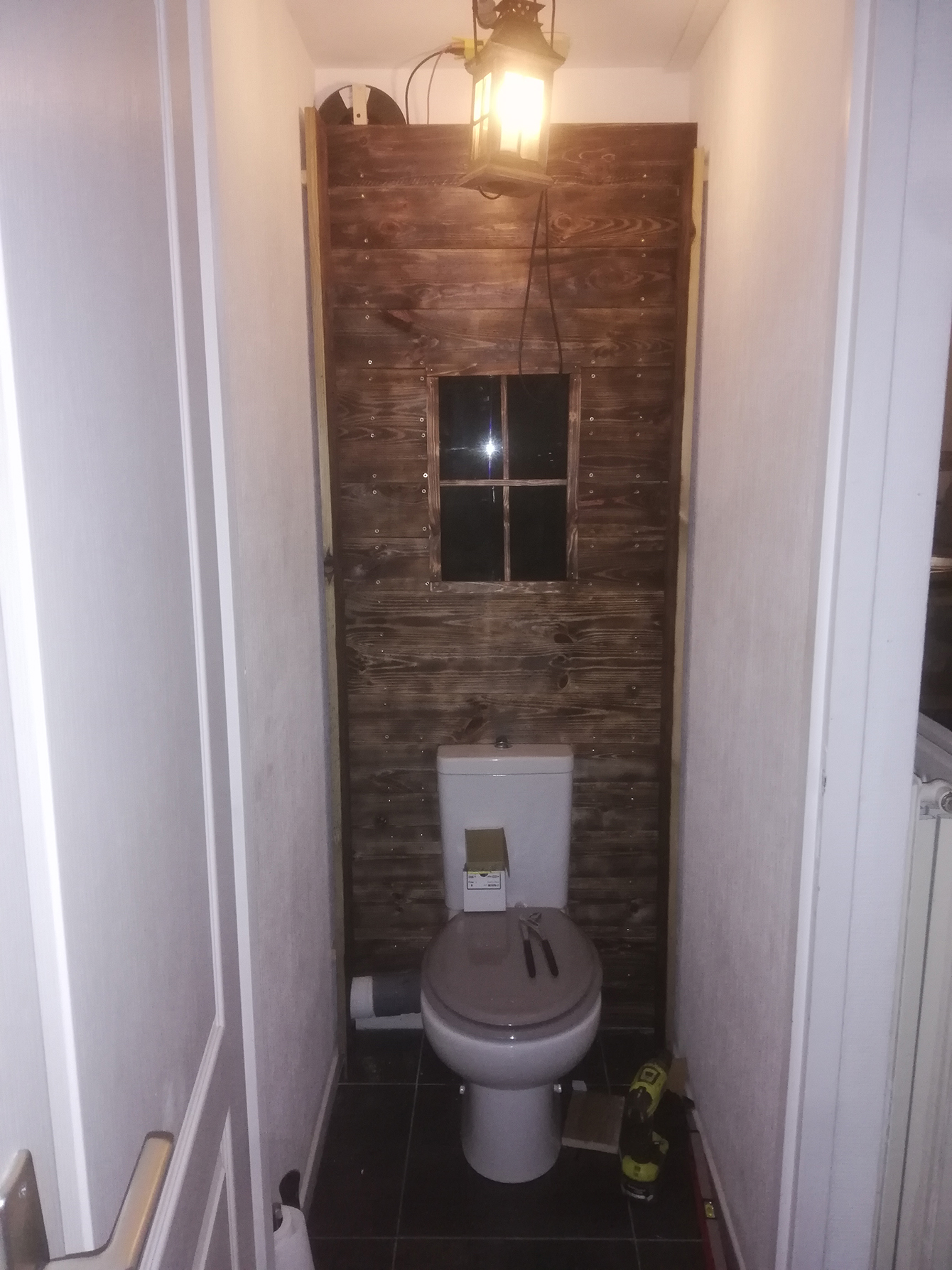

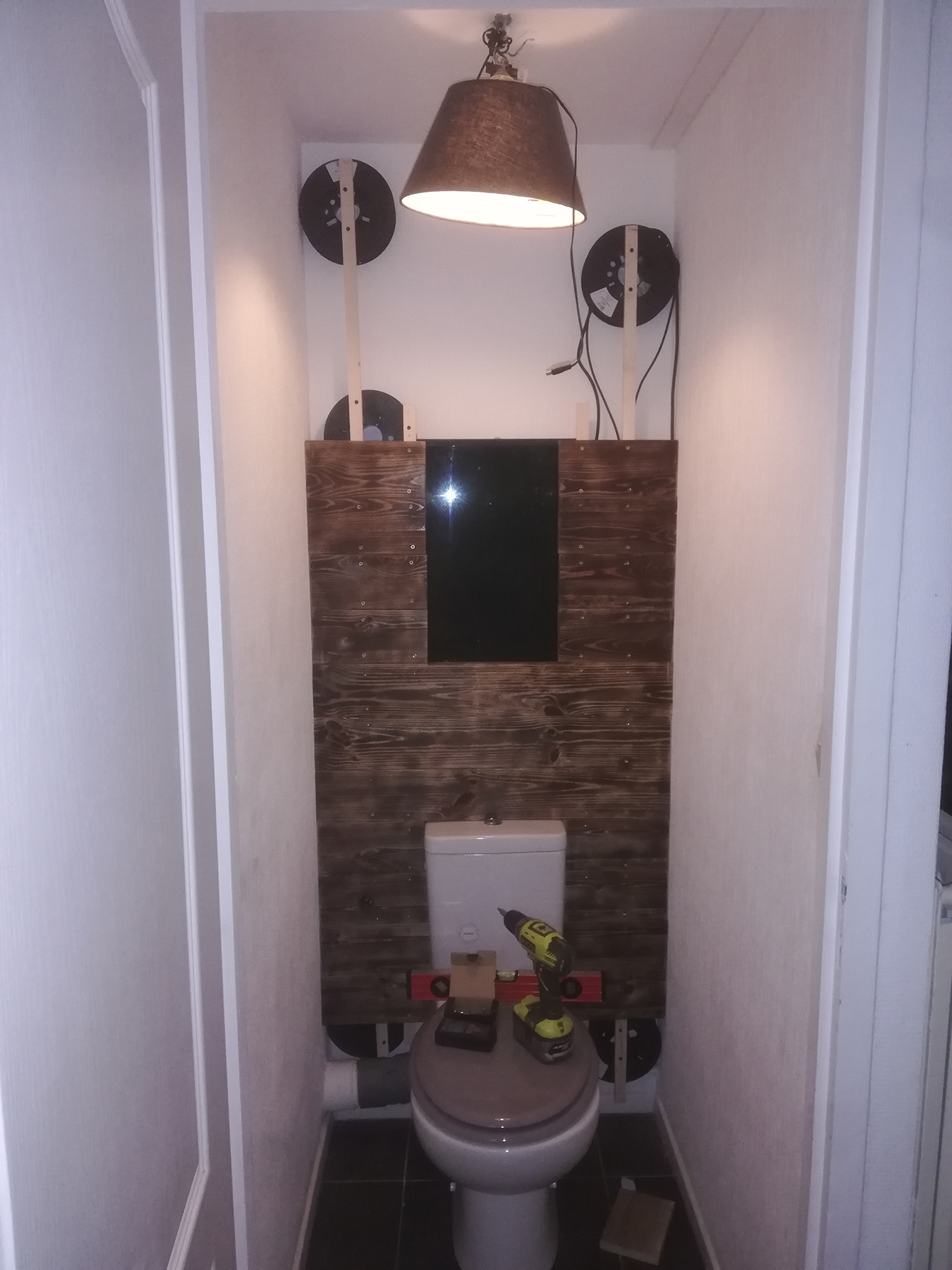

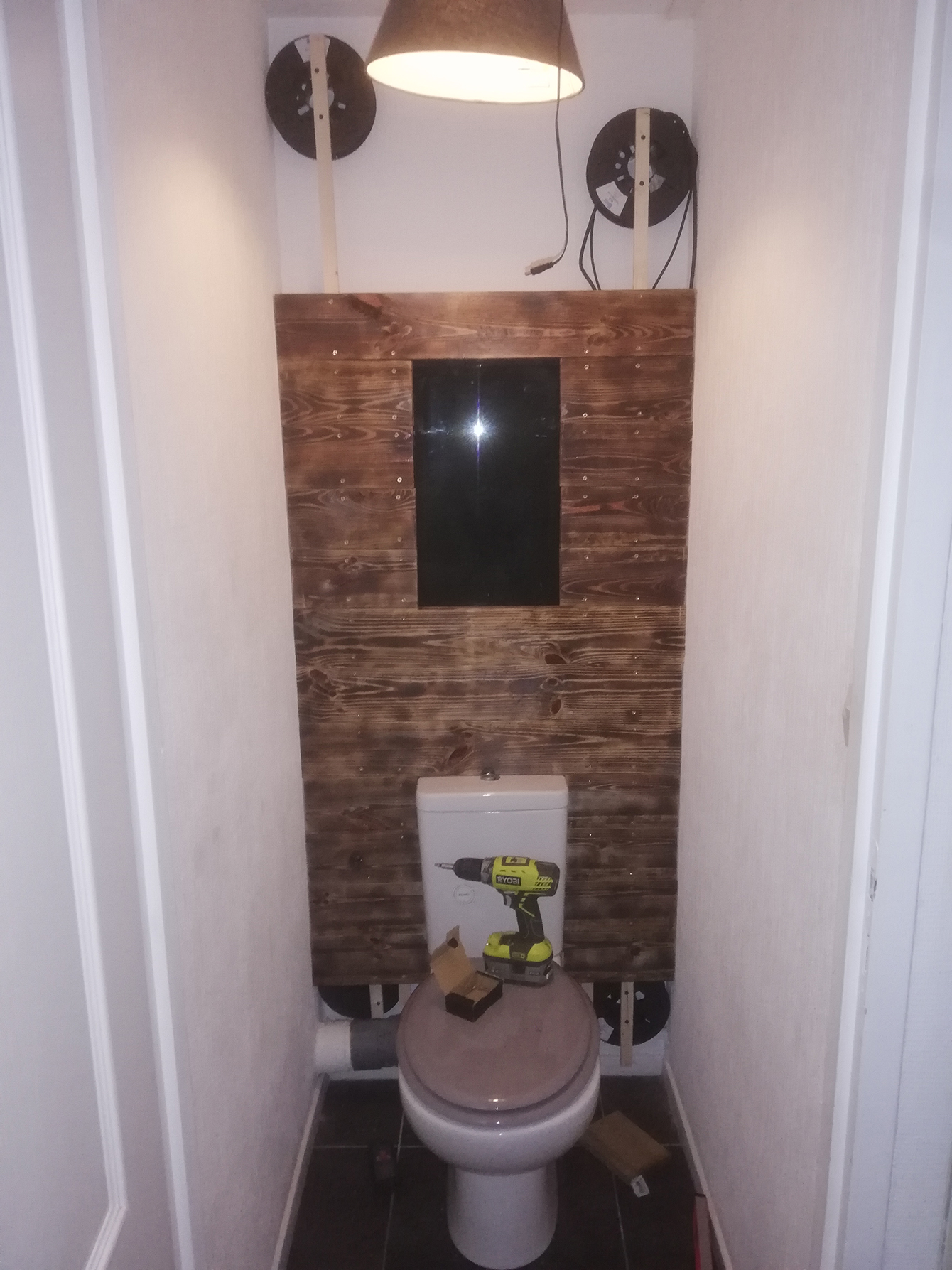

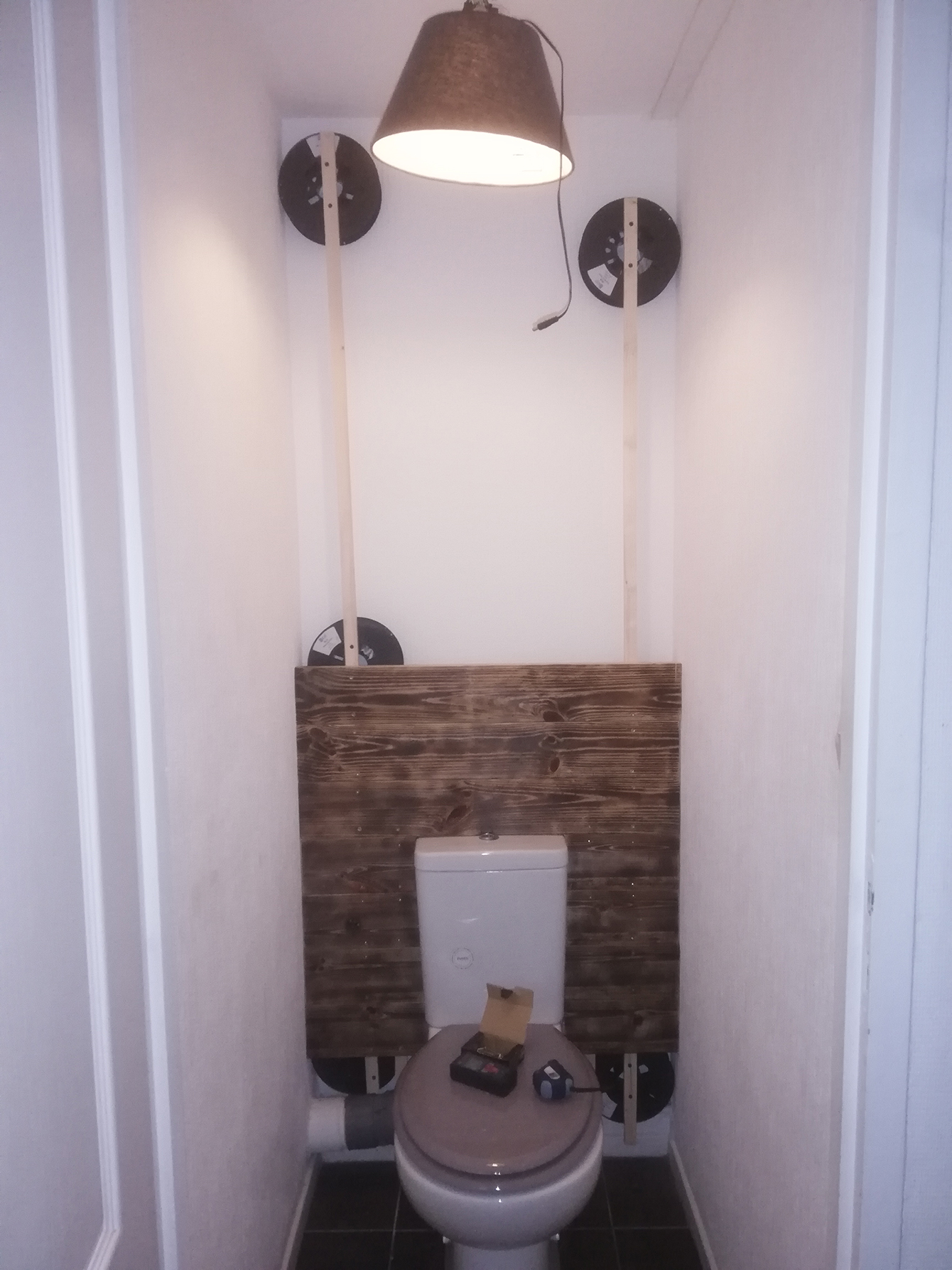

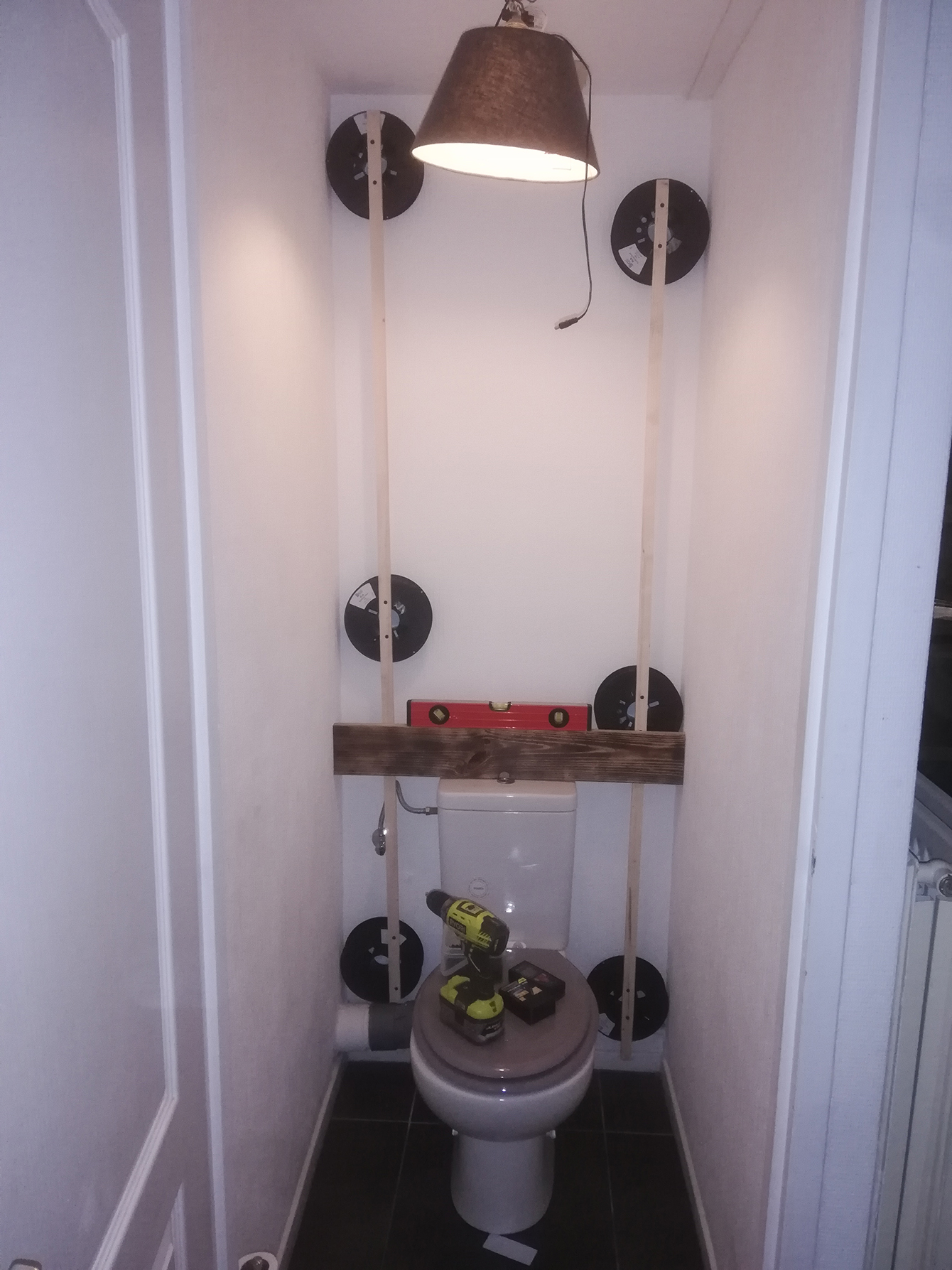

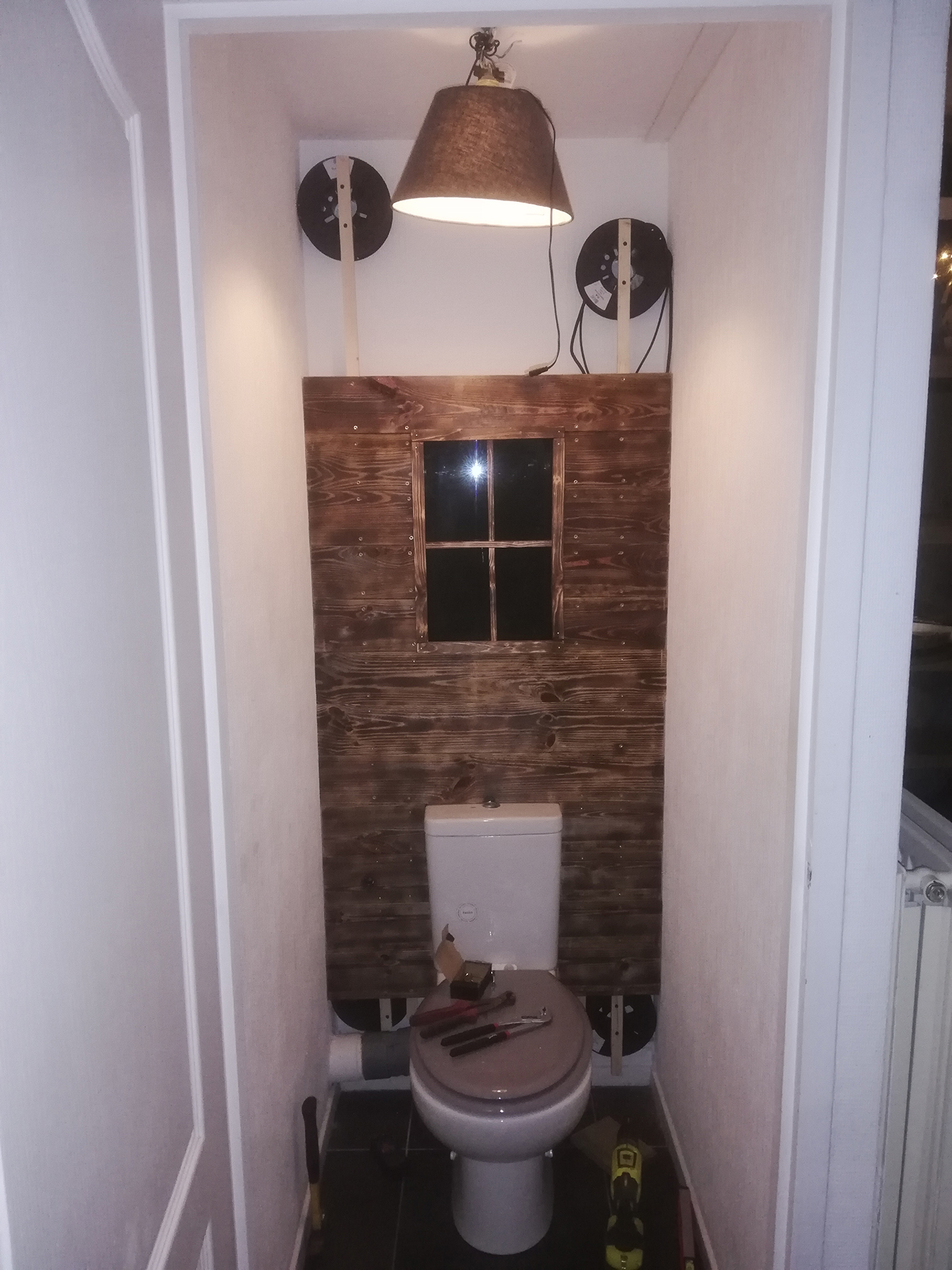

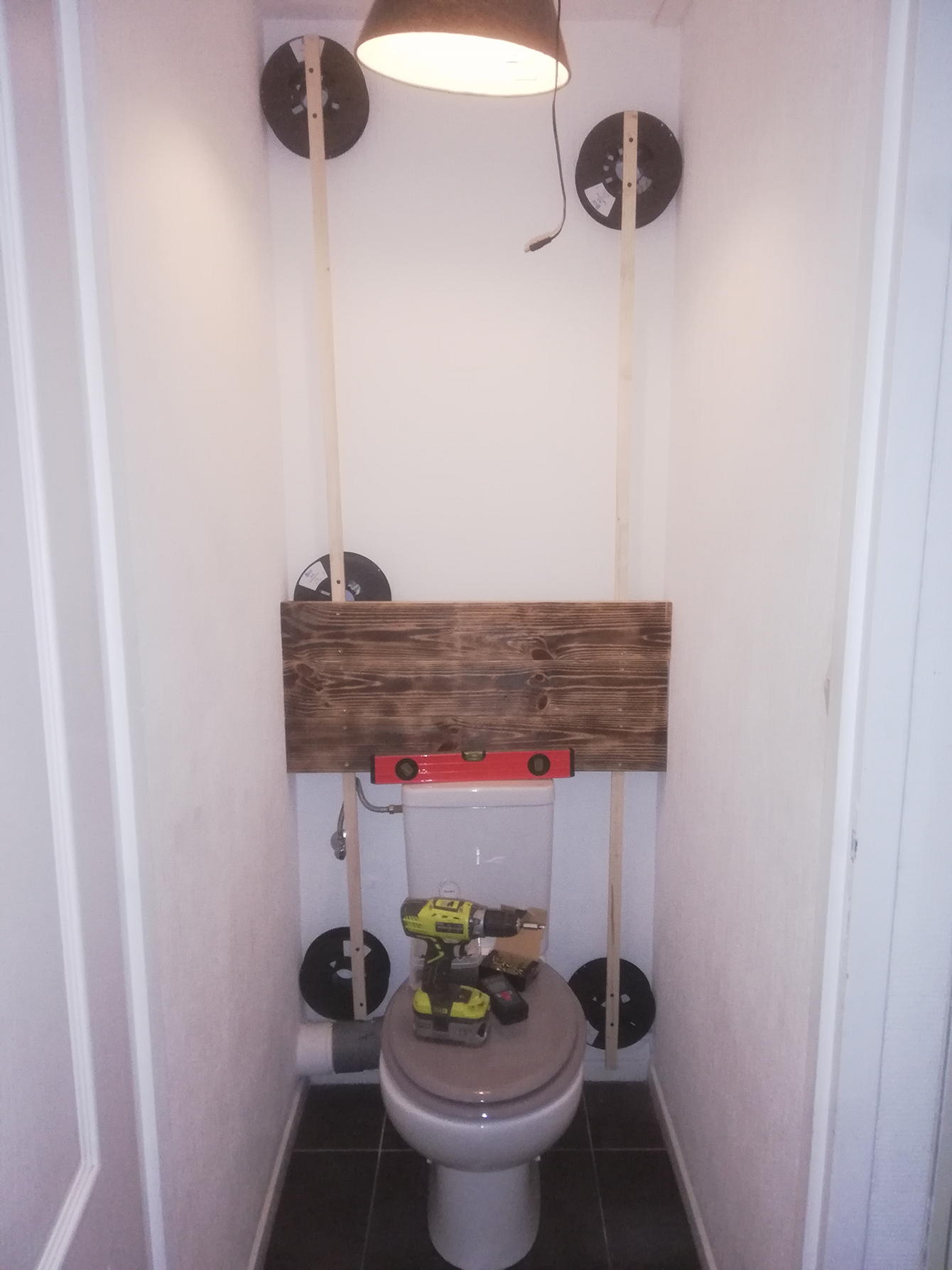

Base de la structure : tourets de bobines PLA vides pour décaler le mur de 6 cm et loger l'écran. Mur du fond terminé — pas jusqu'au plafond : le faux plafond accueillera l'électronique. La lampe d'origine est remplacée par un modèle plus rustique (Leboncoin).

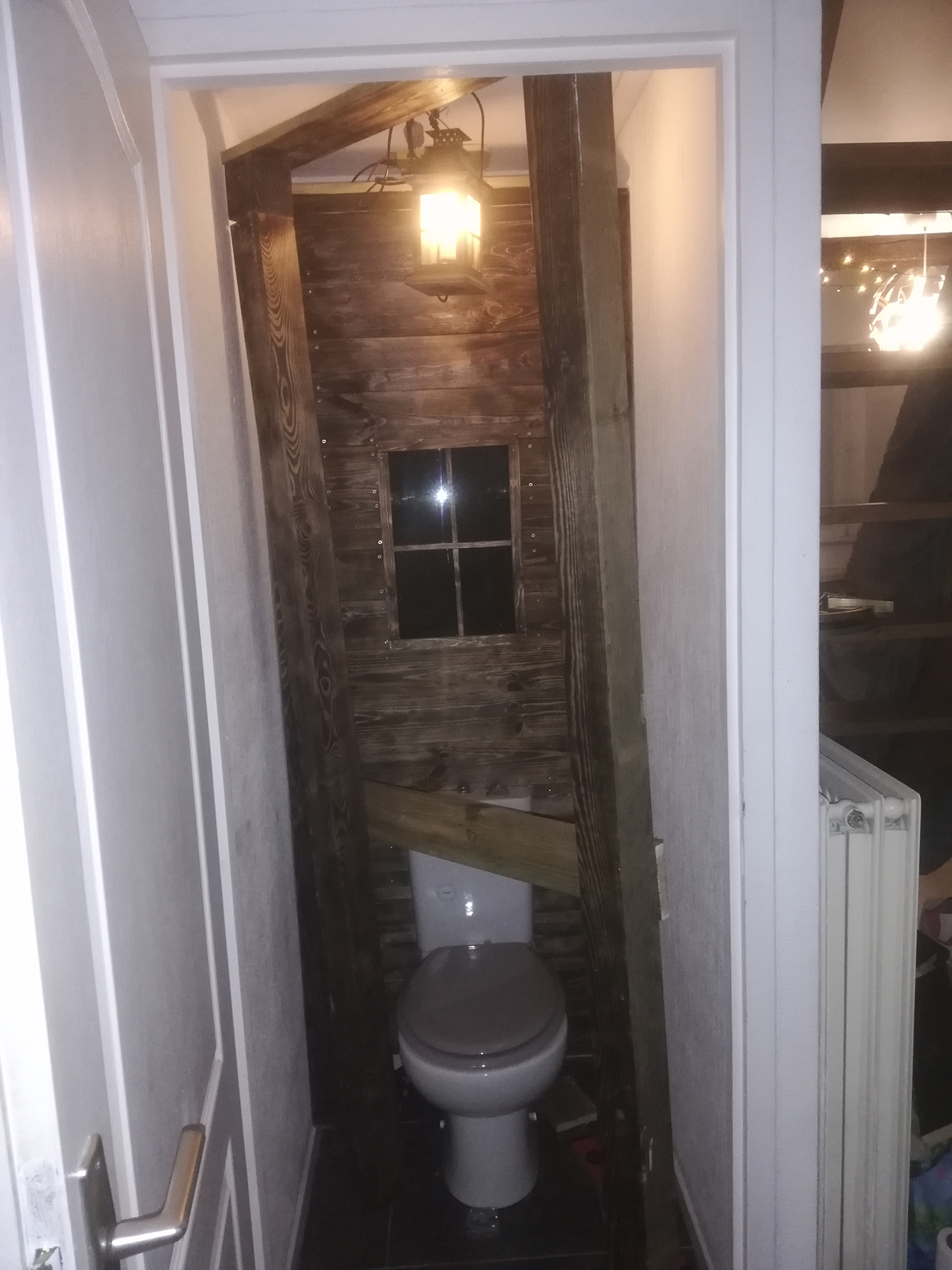

Les chevrons porteurs

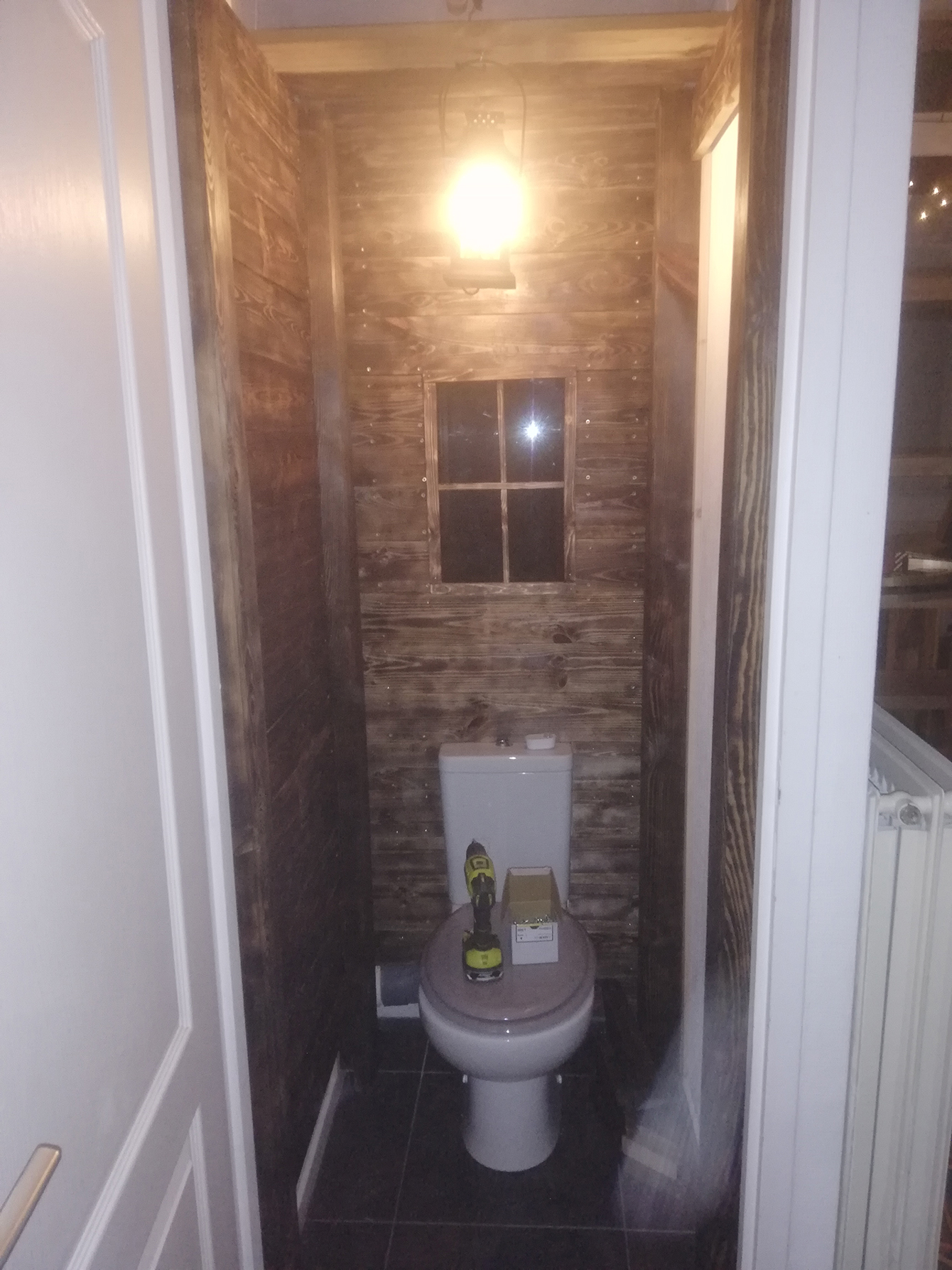

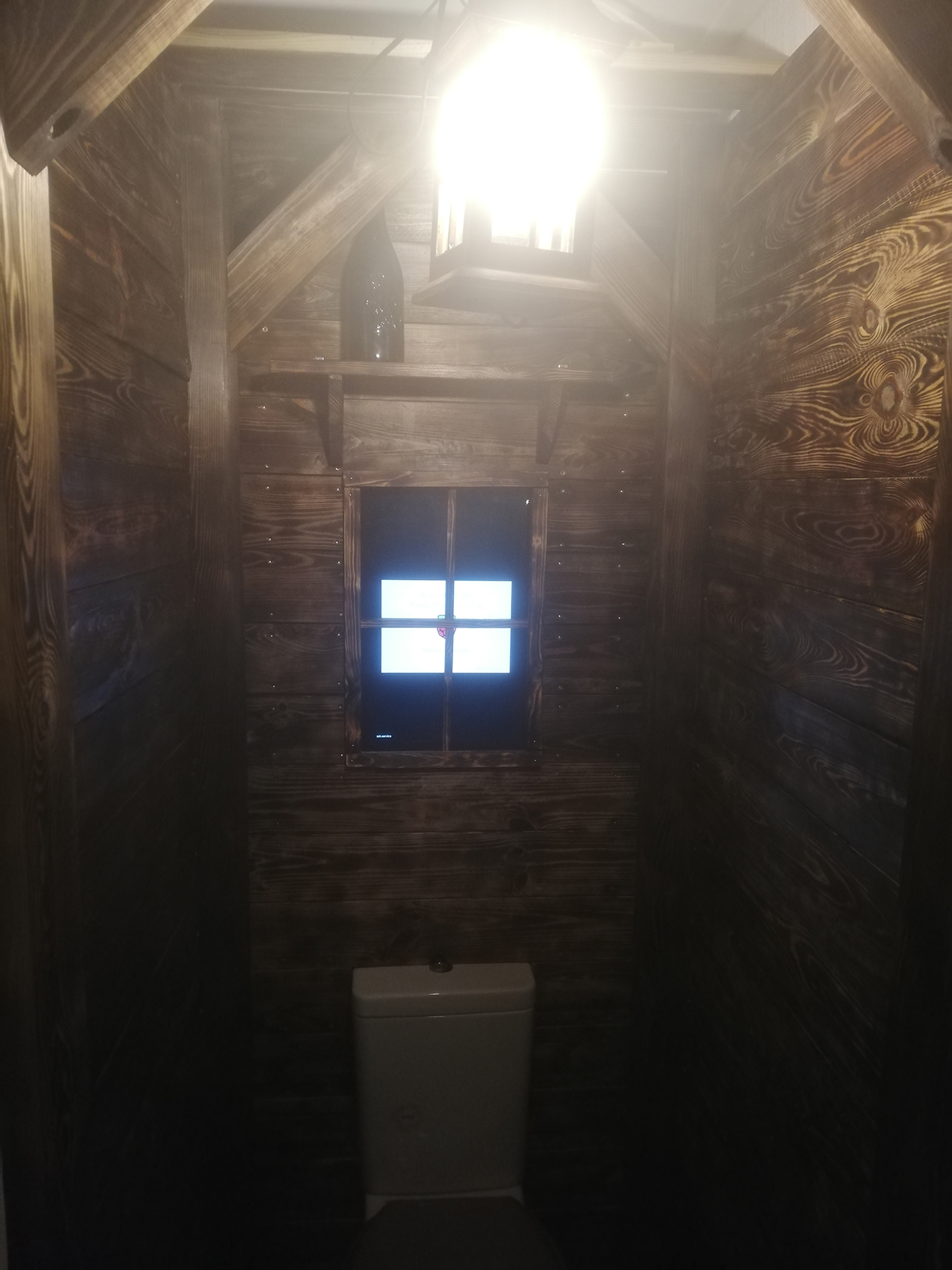

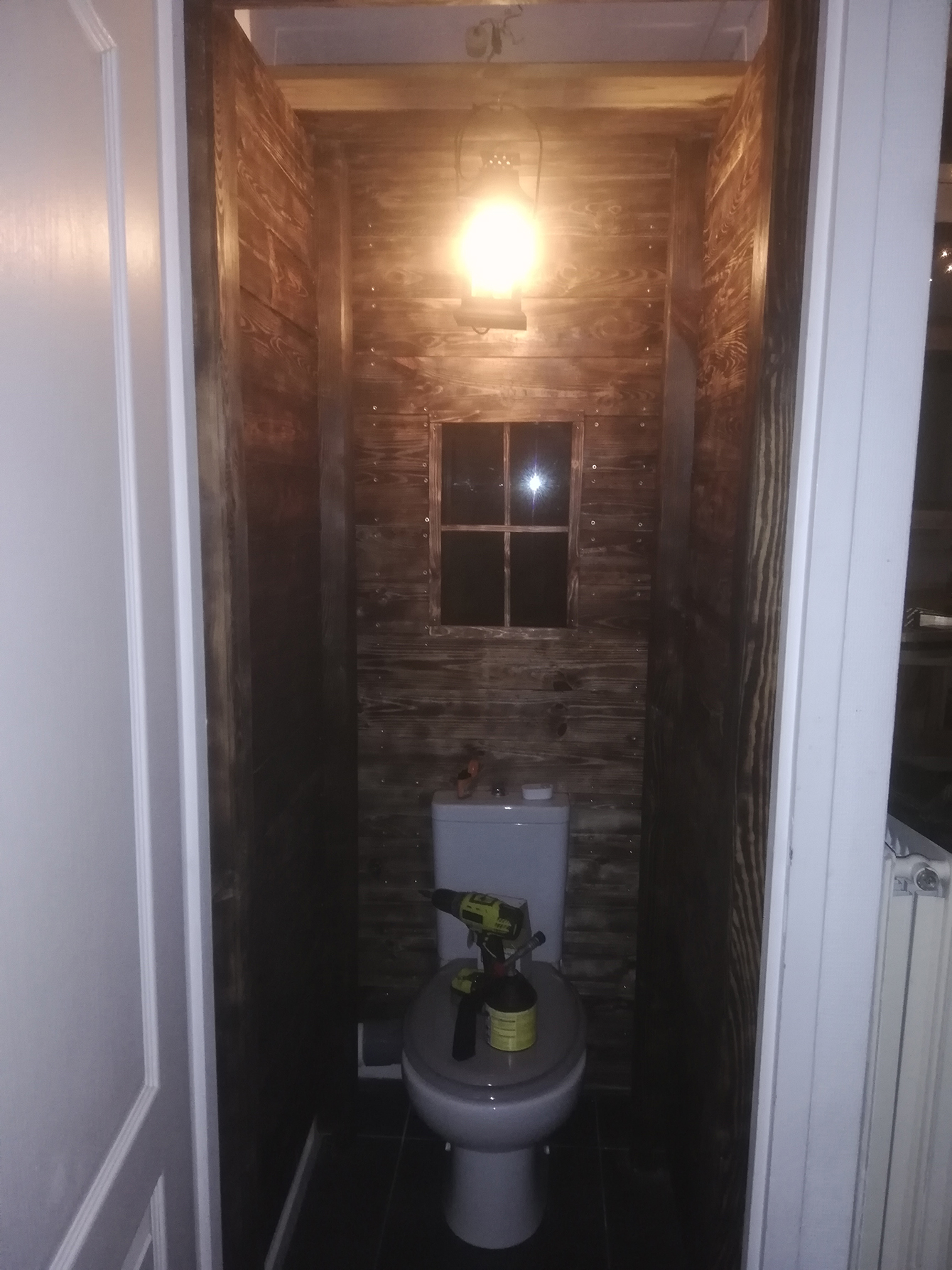

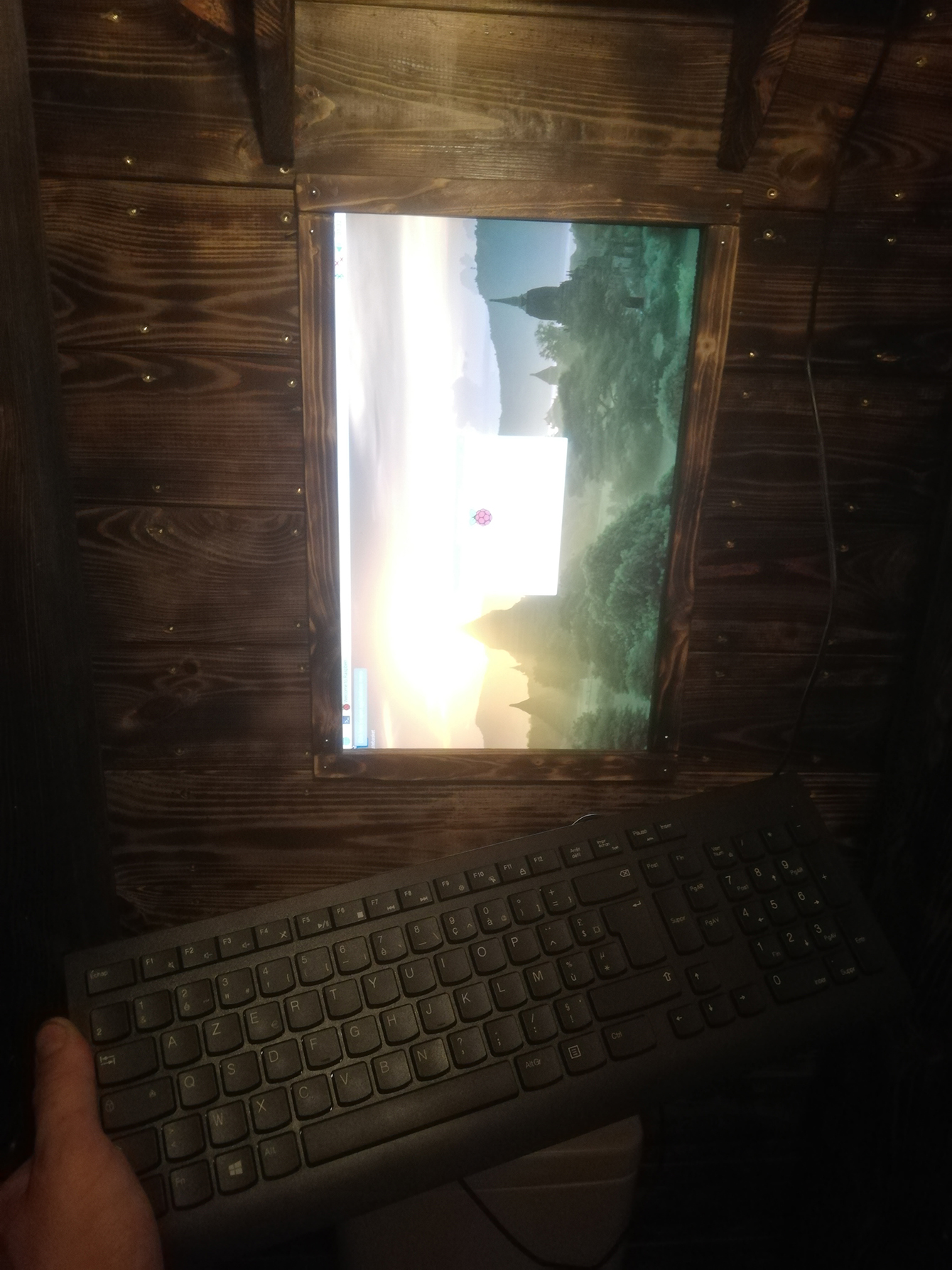

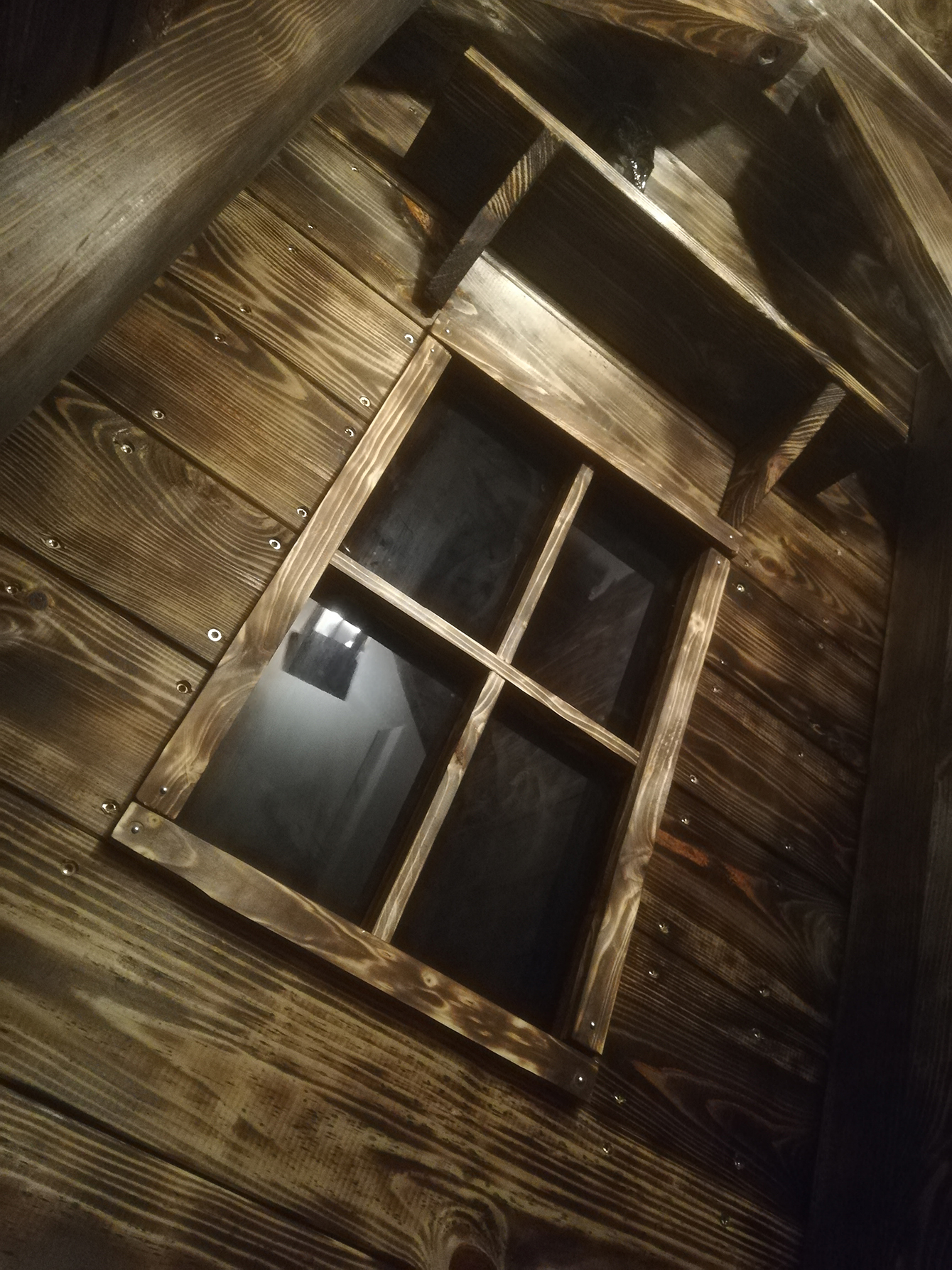

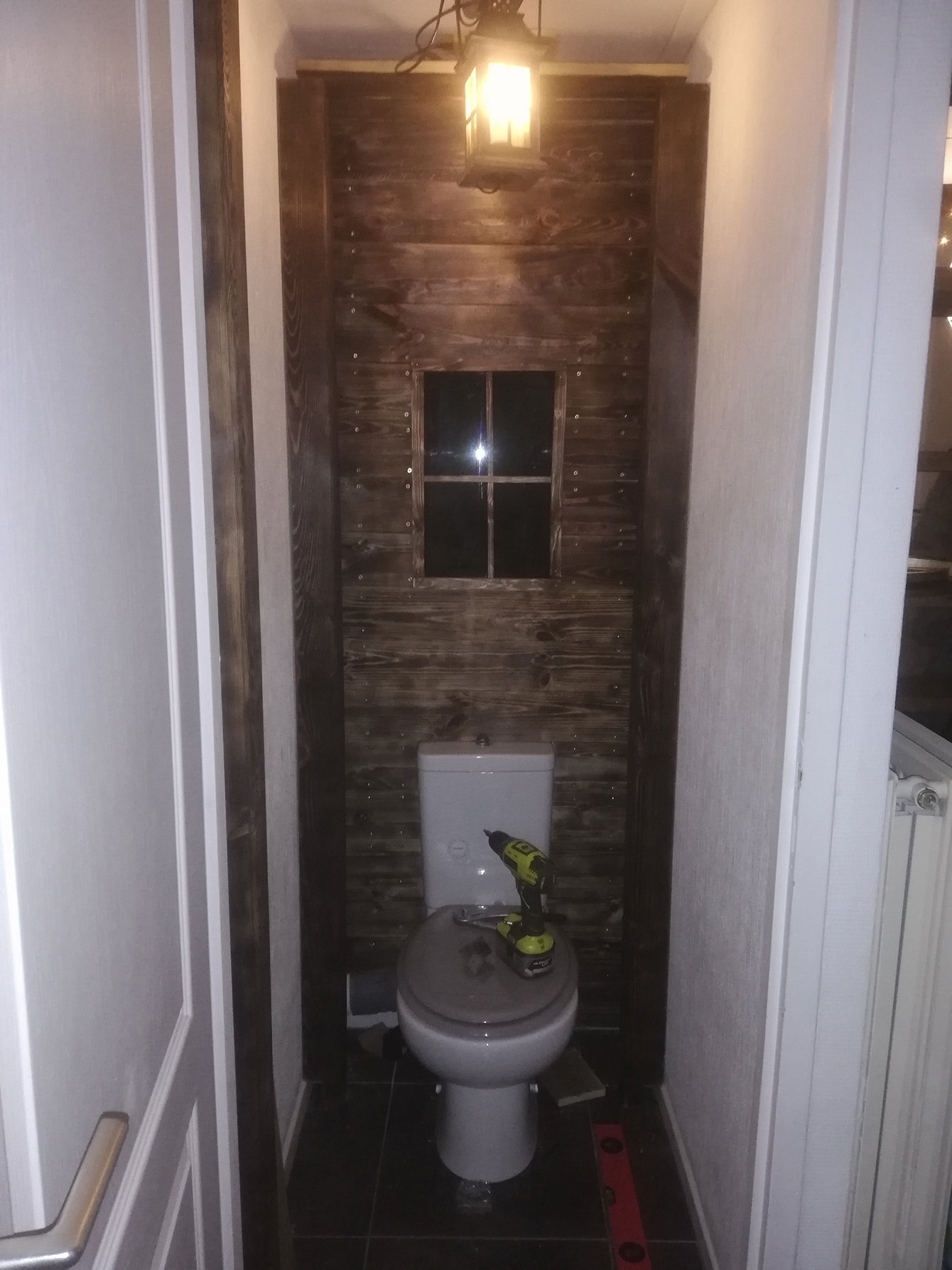

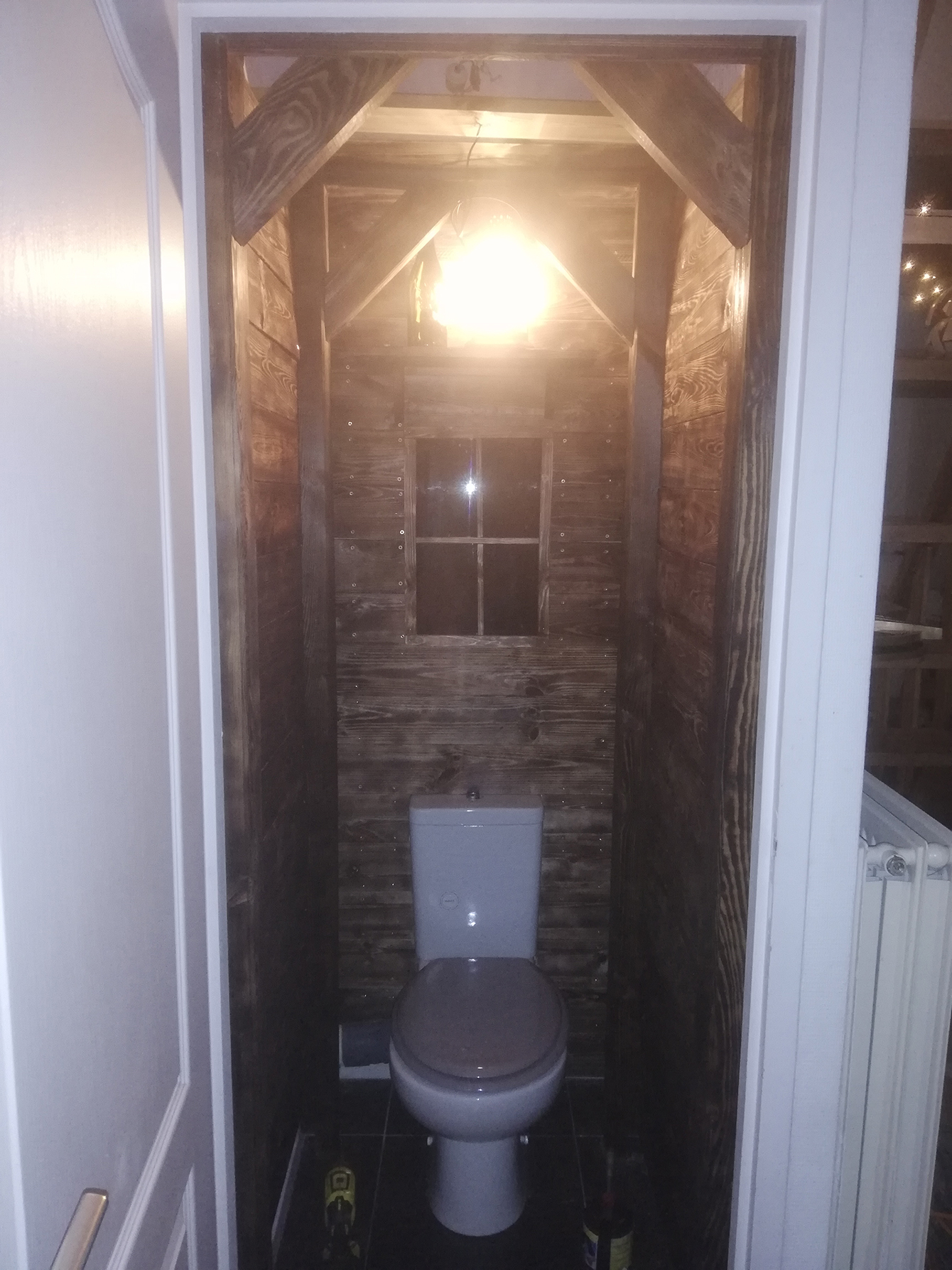

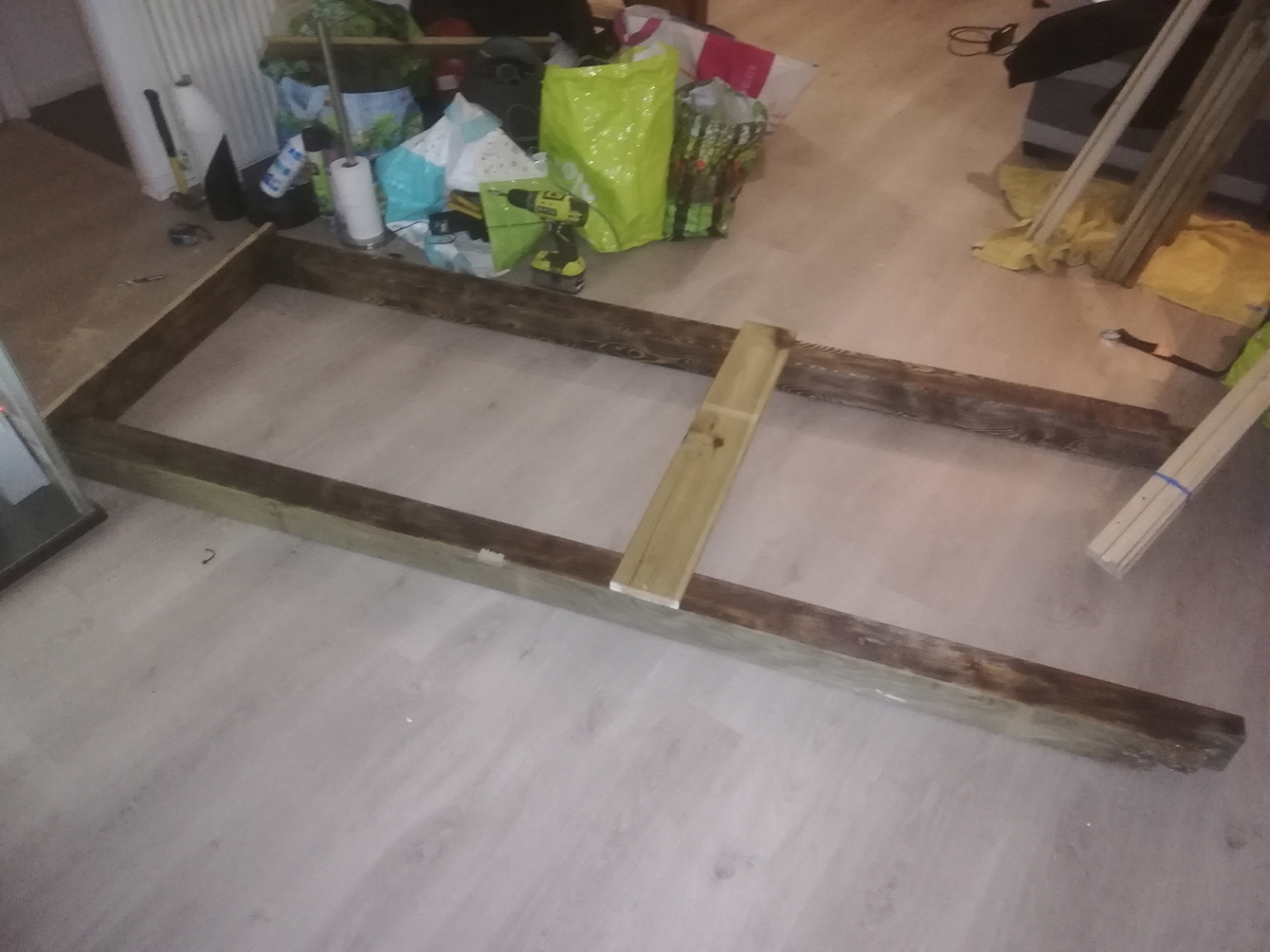

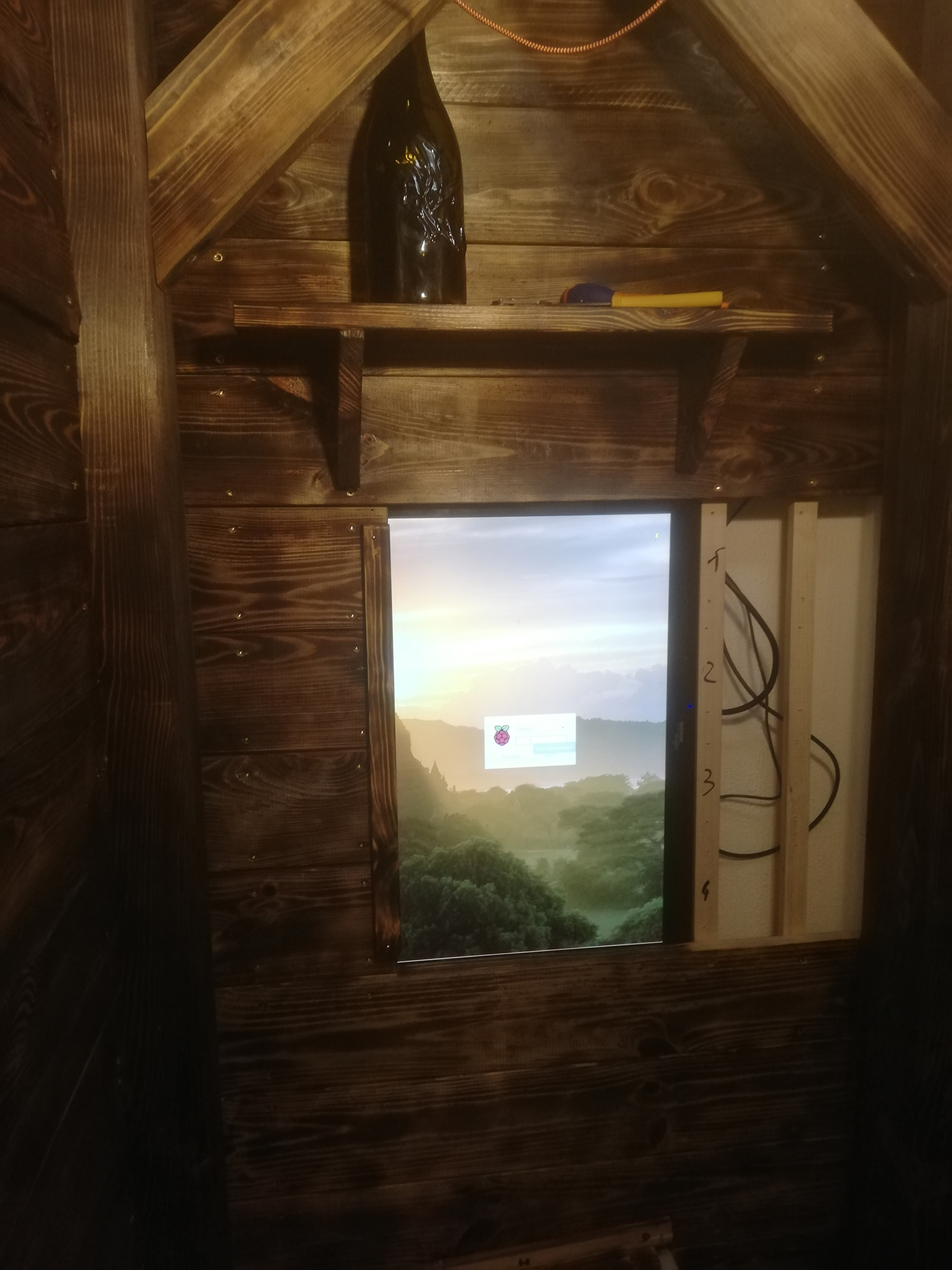

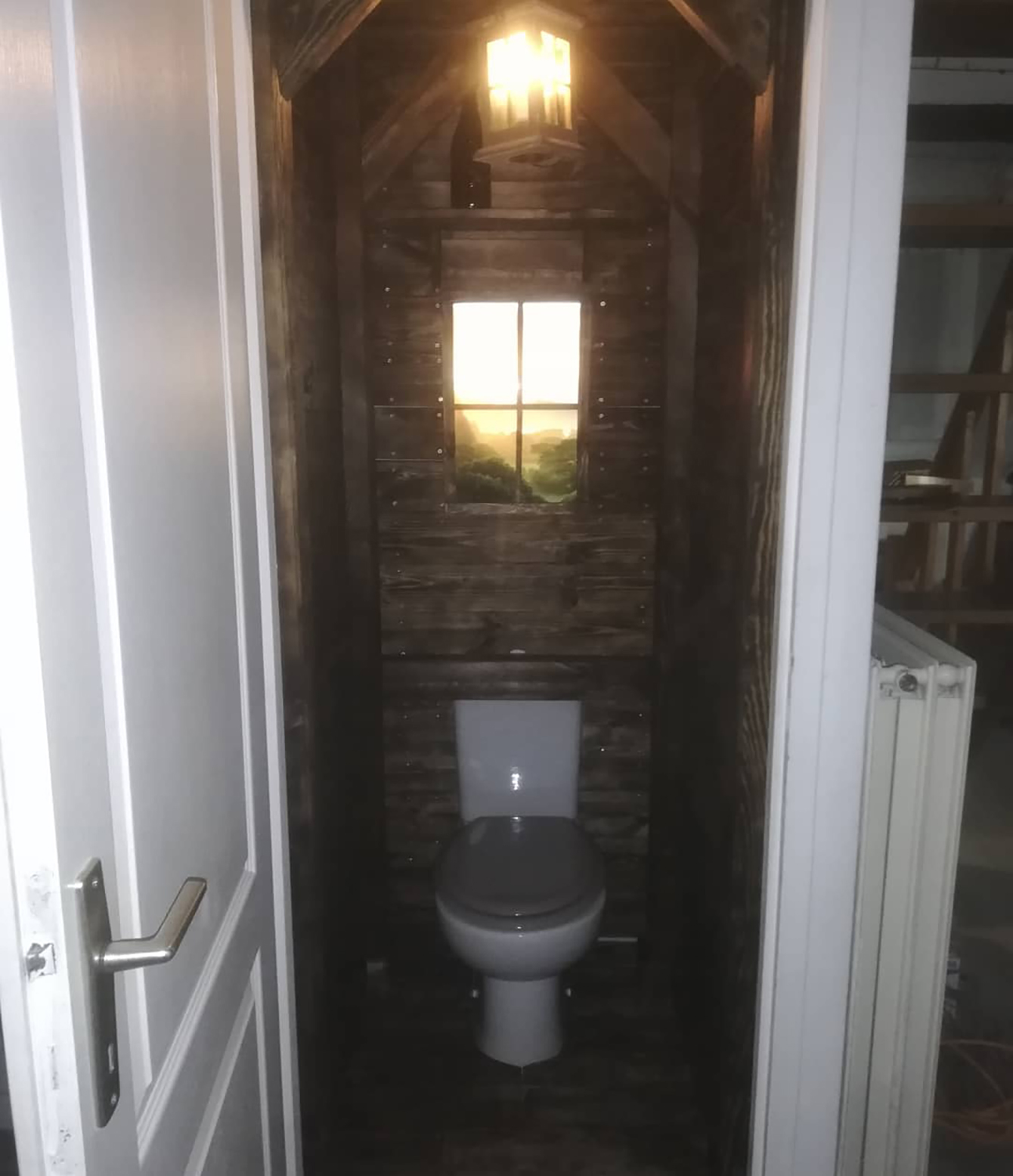

Ponts et chevrons pour caler les parois entre elles et maintenir le fond contre le mur. Assemblage délicat hors pièce avant insertion des deux ponts. Quadrillage terminé : bonne solidité, la forme se précise — étagère et test d'écran.

Avancée de la thématisation

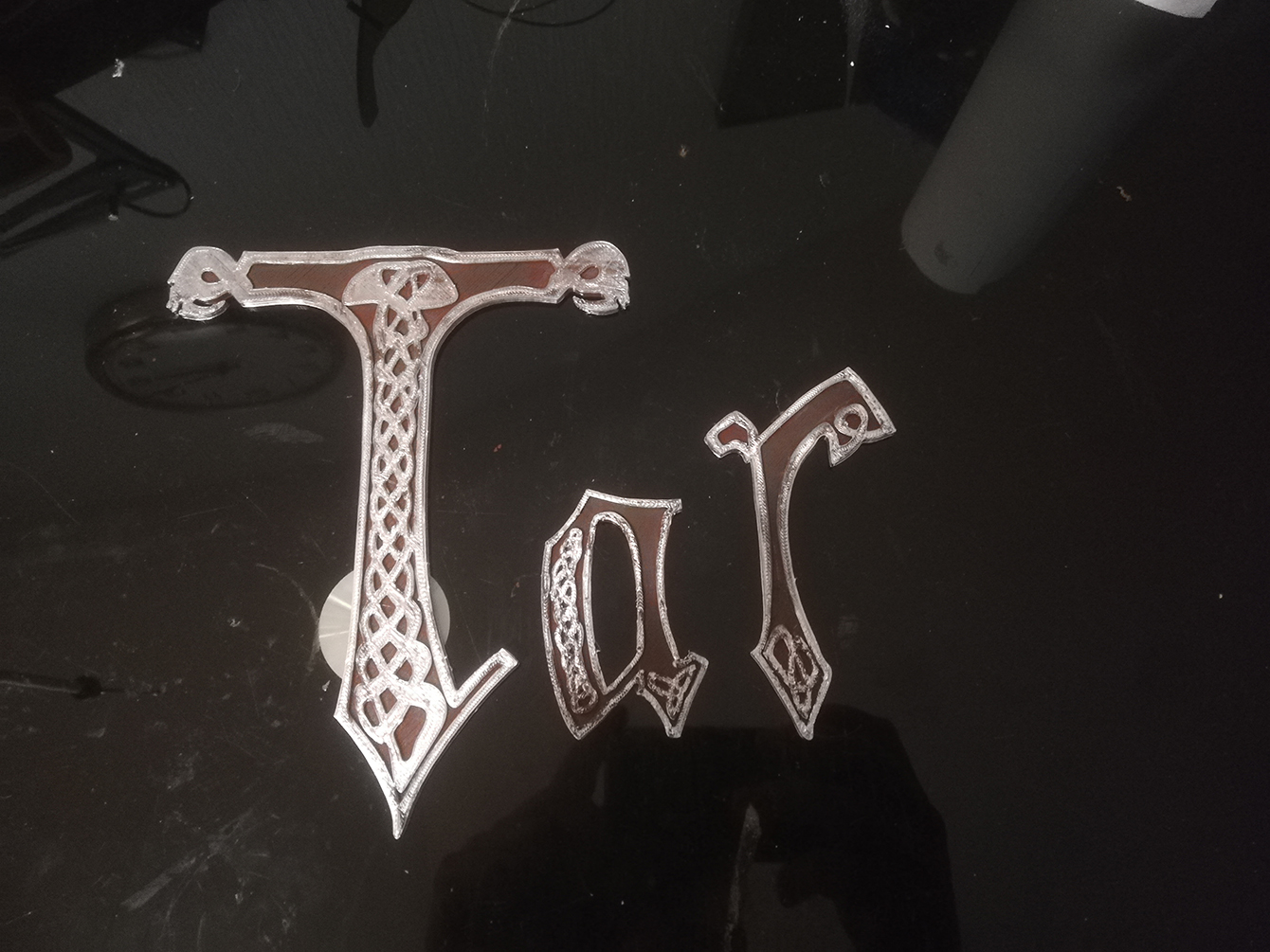

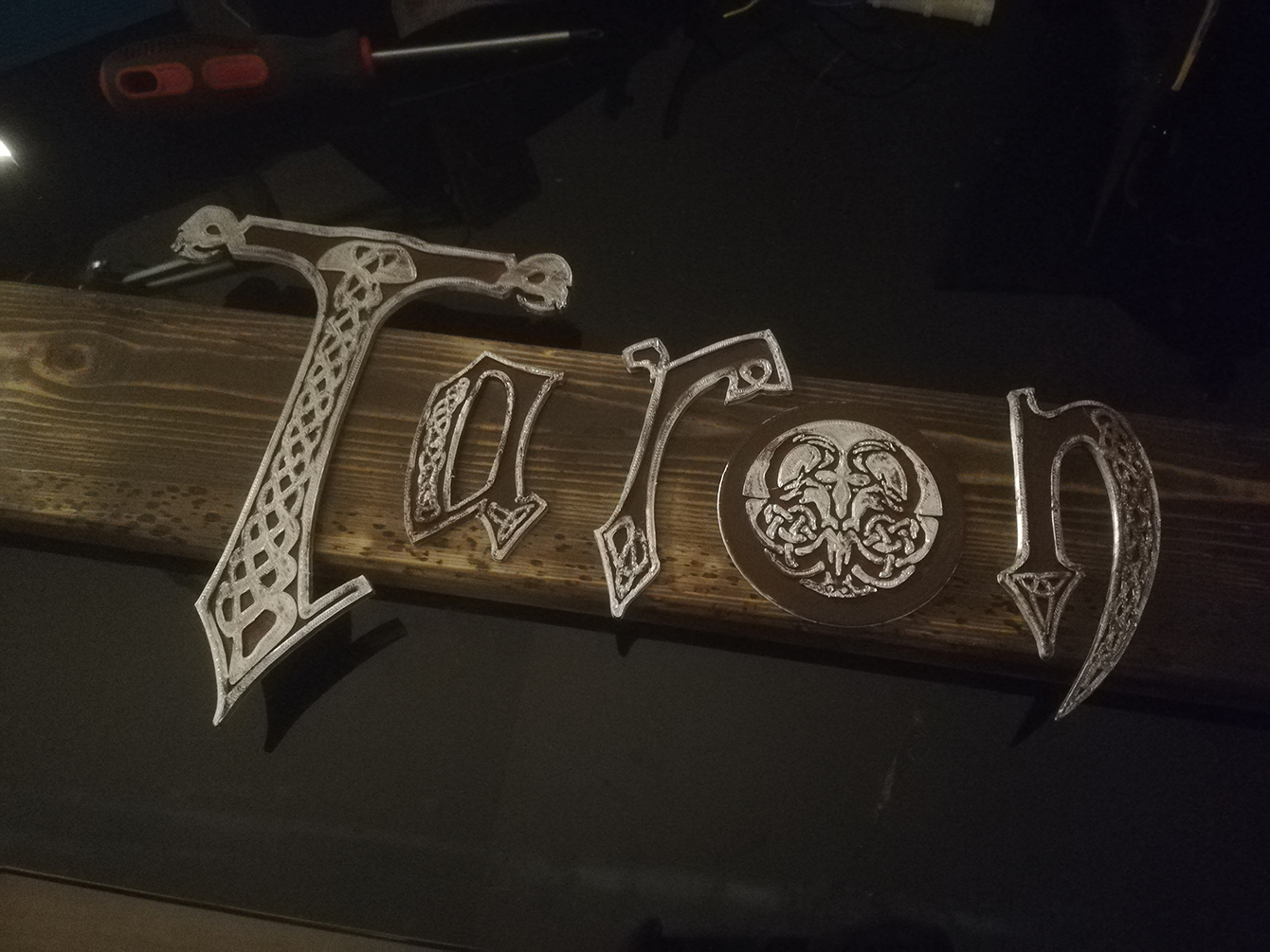

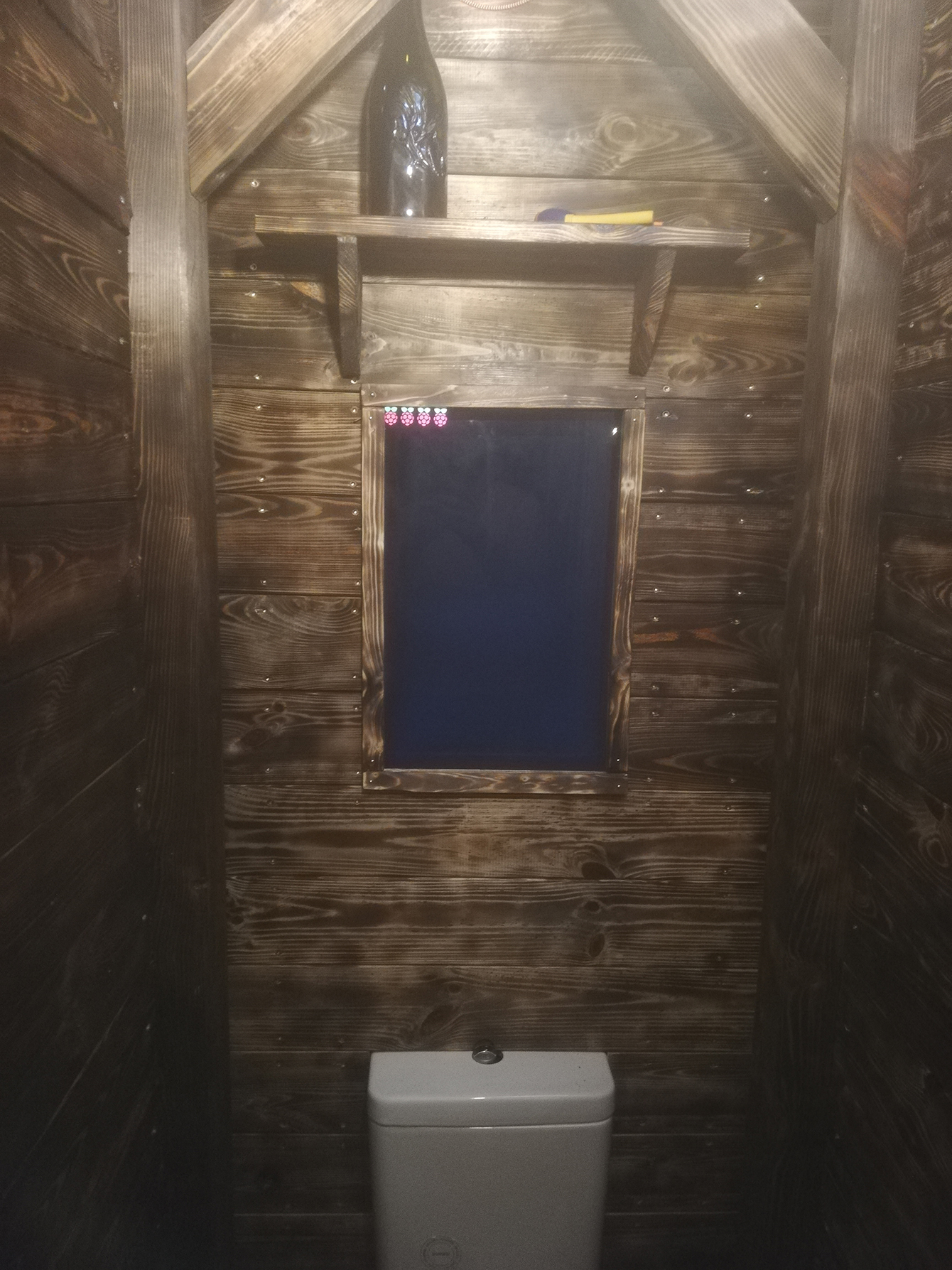

Premier ajout : le logo Taron, modélisé en 3D puis imprimé à partir d'une photo trouvée en ligne. Fichier STL partagé sur Cults3D. Décoration évolutive : bouteille en verre, pioche, corde, petite lampe sur l'étagère.

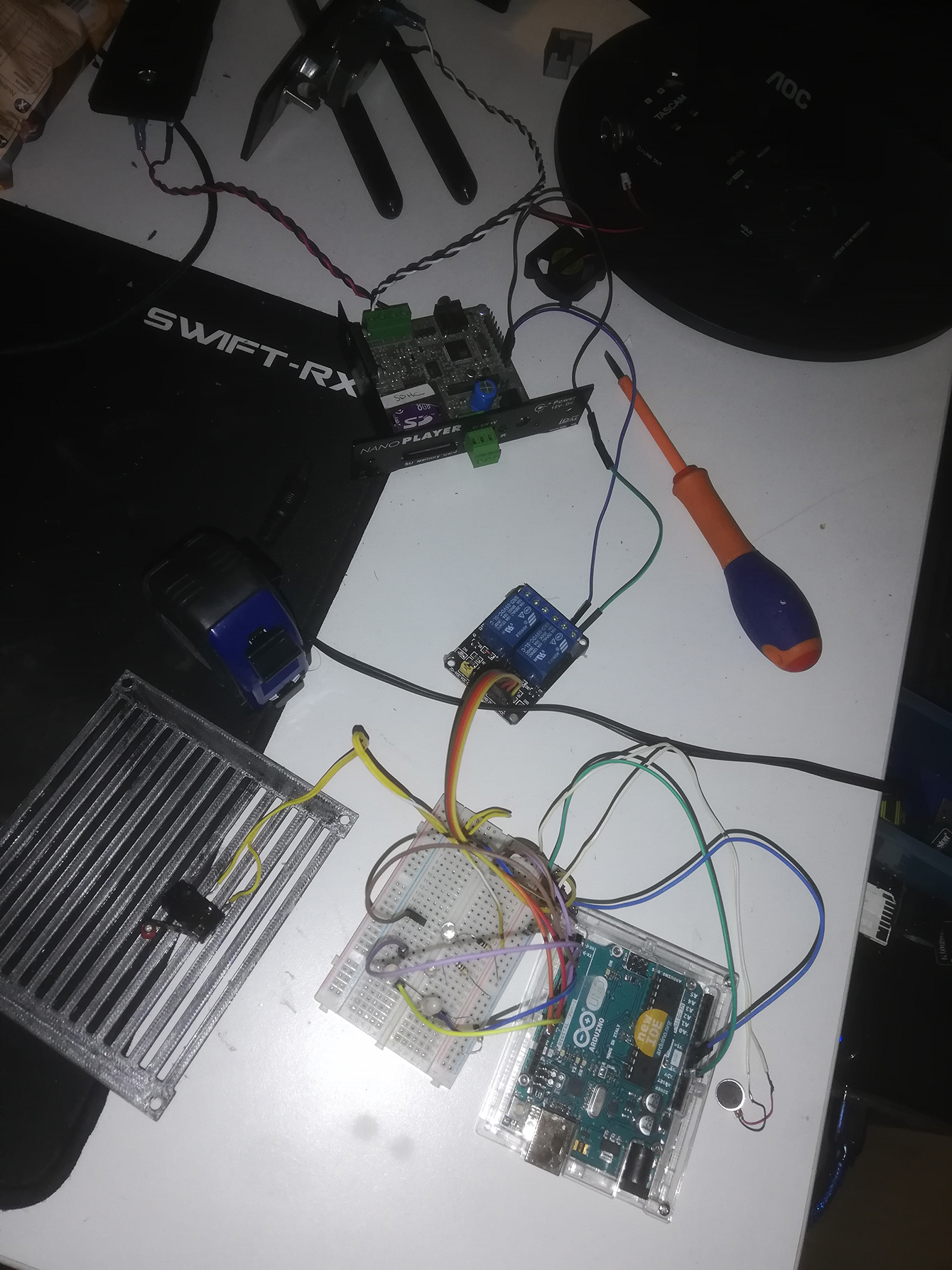

Le show lumière

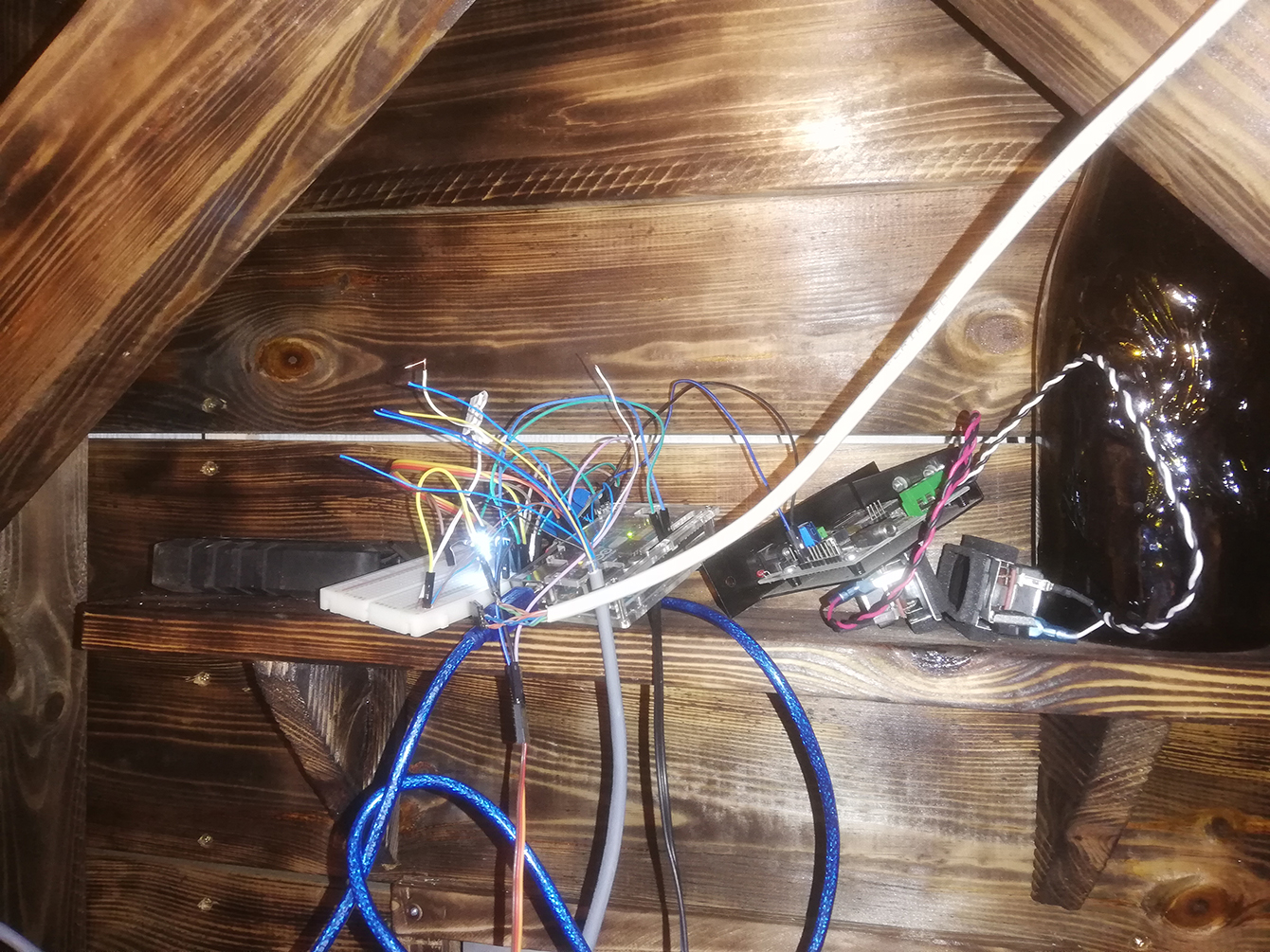

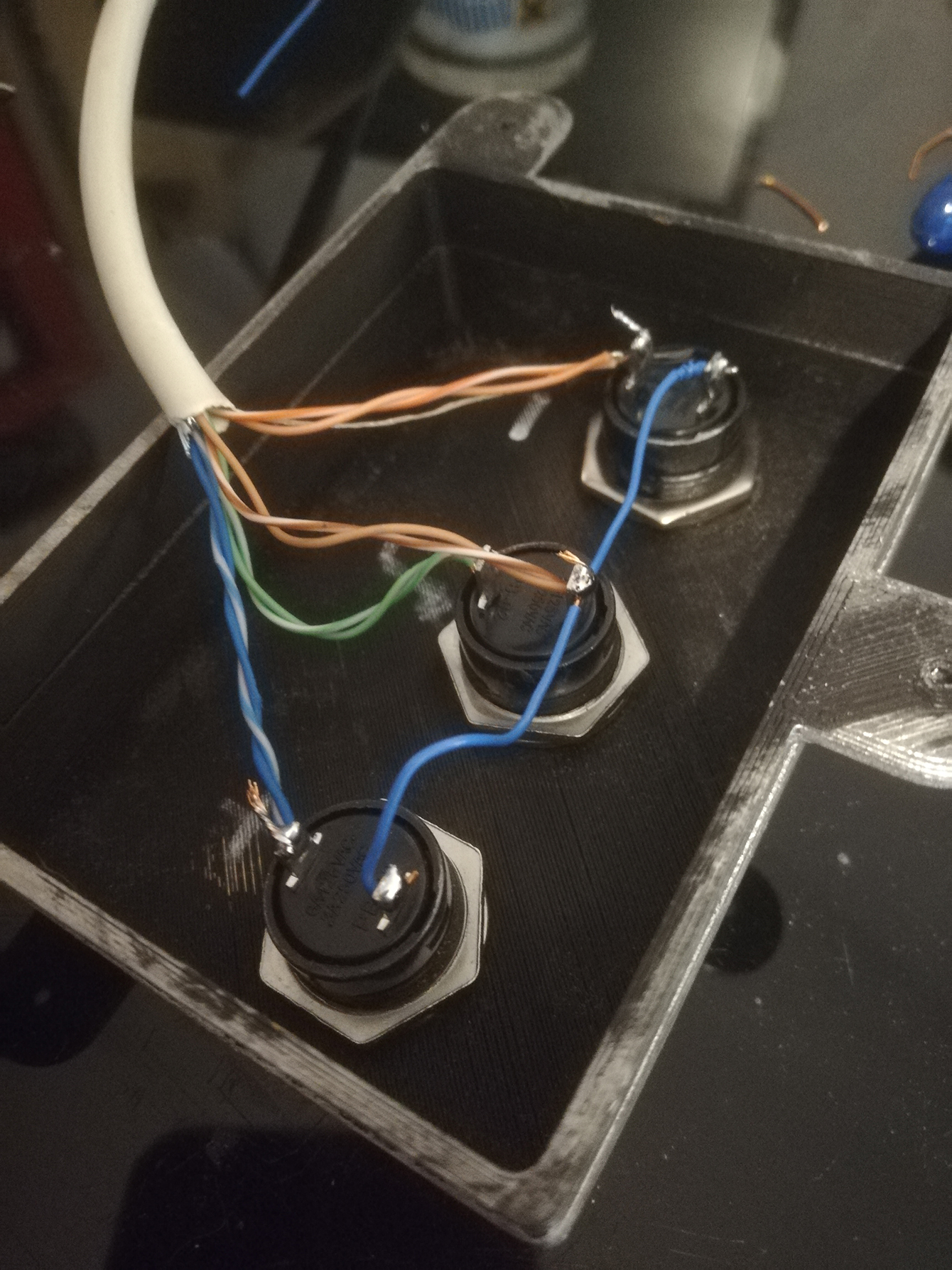

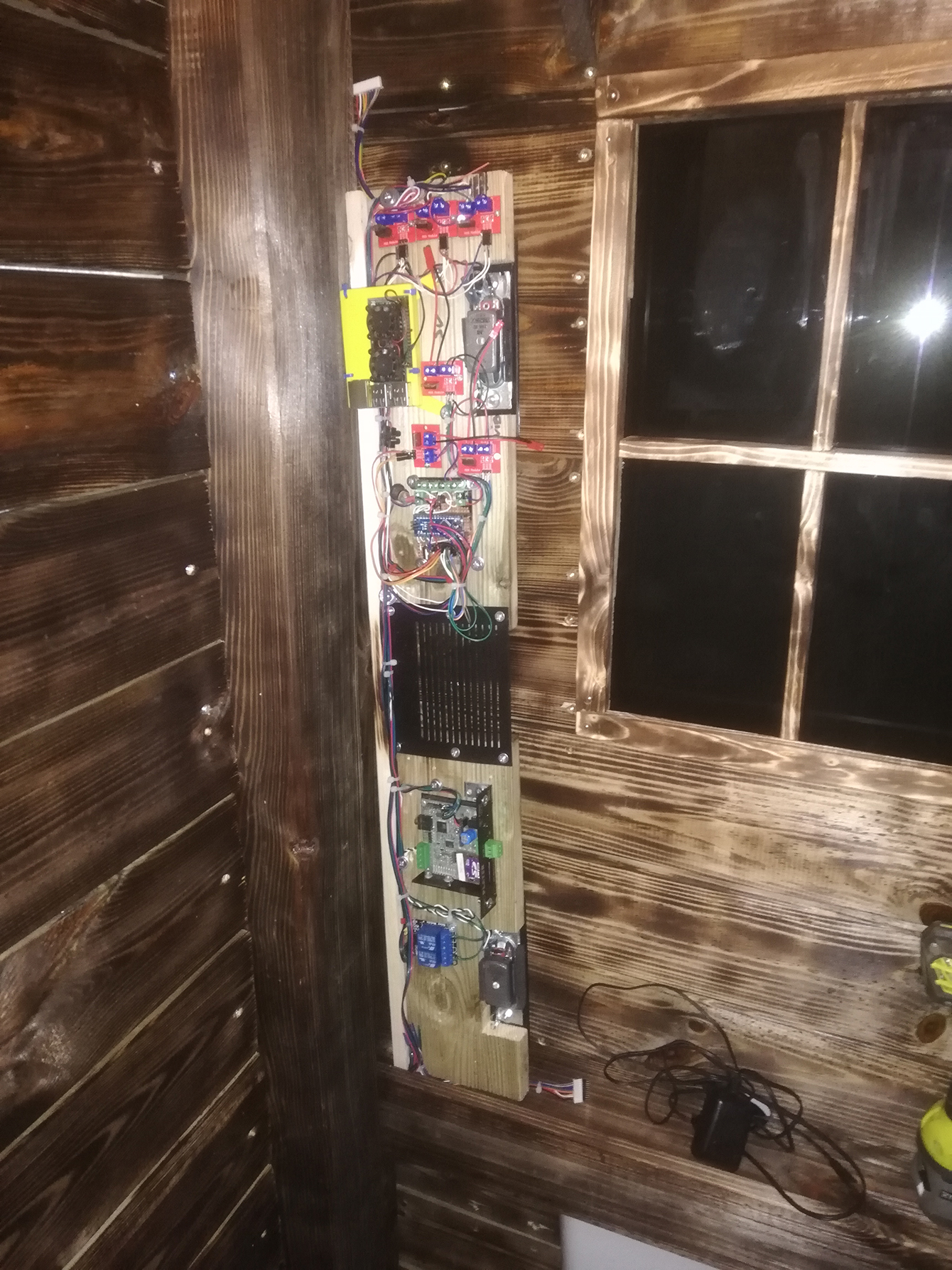

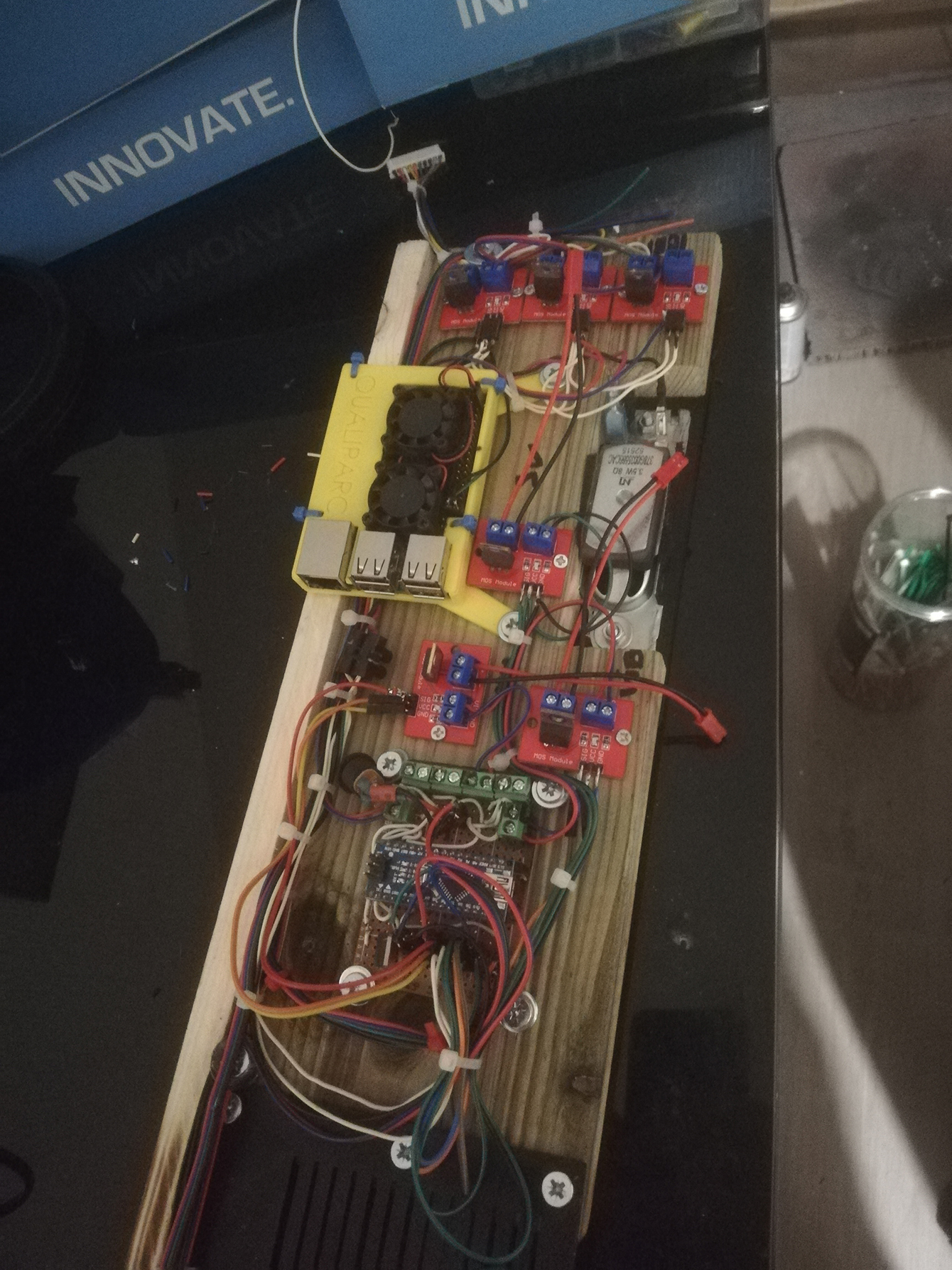

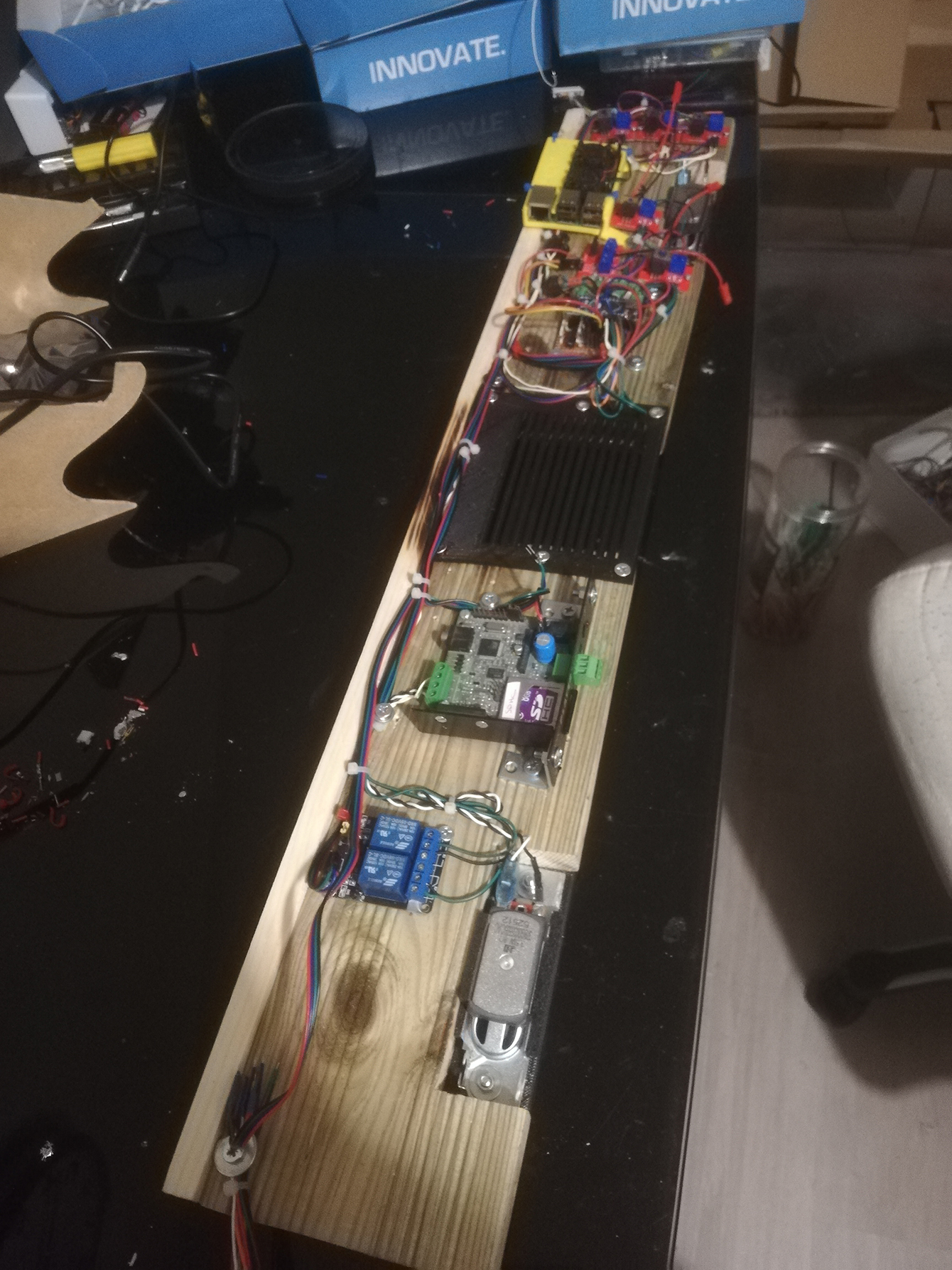

À l'appui sur le bouton « show » : l'Arduino déclenche la musique de dispatch sur le boîtier audio, lance la vidéo sur le Raspberry Pi et pilote les lumières synchronisées à la main. Câblage sur une planche du plafond plutôt qu'un circuit imprimé unique (coût et dépannage). Python sur le Pi avait été envisagé, mais la fiabilité a poussé à tout séparer.
