Réalisation d'un bogie de roller coaster en taille 1:1
Réplique grandeur nature d'un bogie B&M inverted
Impression 3D d'un bogie inverted du constructeur Bolliger & Mabillard — le type qu'on croise sur Oziris (Parc Astérix), Black Mamba (Phantasialand) ou The Monster (Walygator). Réplique fidèle au maximum ; certaines pièces invisibles manquent faute de données. De la modélisation à l'assemblage : défis, ratés et résultats.
Le projet

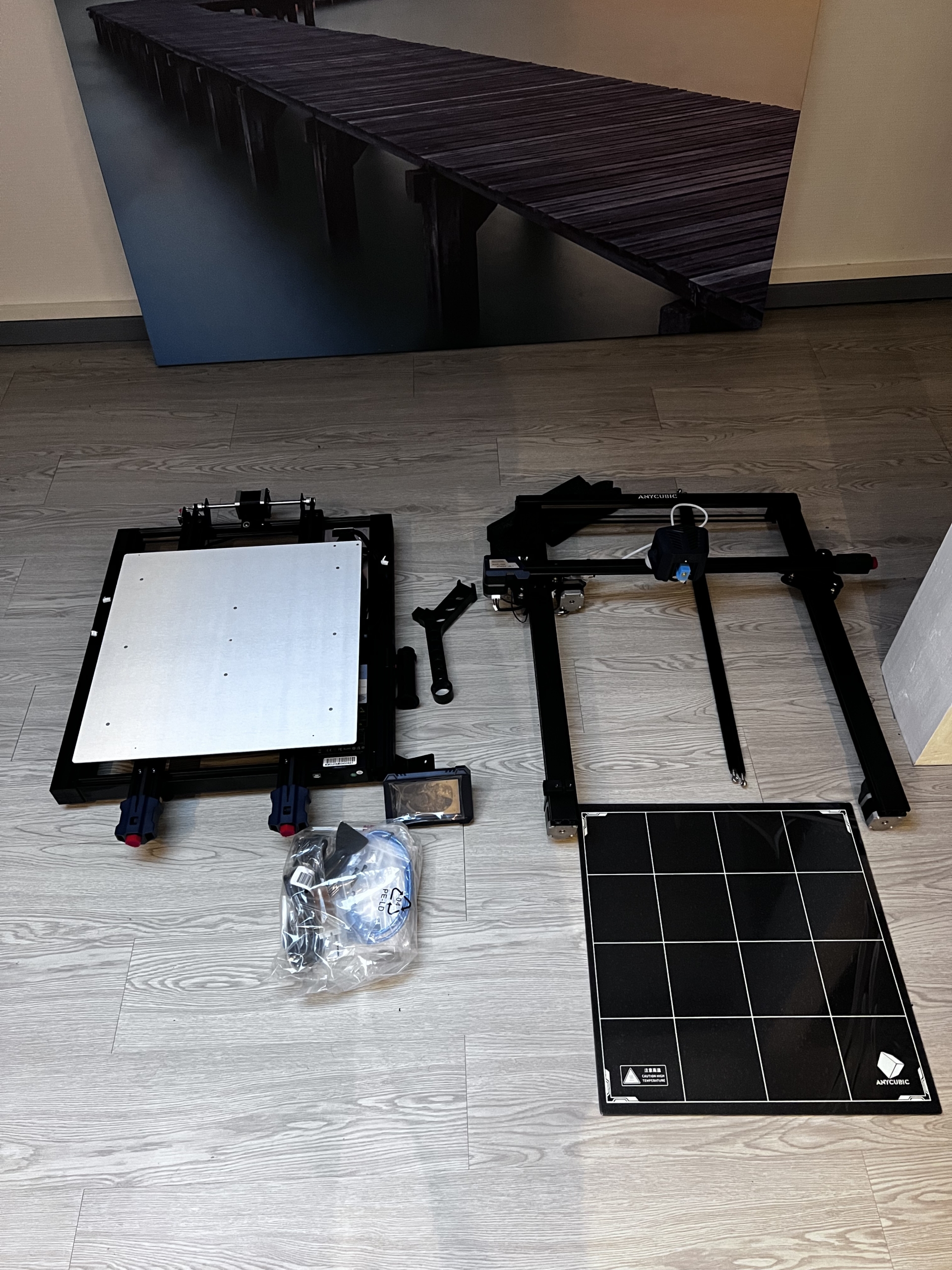

Objectif : une pièce en taille réelle, hors des maquettes habituelles. J'ai choisi l'Anycubic Kobra Max (plateau 40×40 cm) pour imprimer les bandages de roue en une seule pièce. Première contrainte : le manque de place — impressions réalisées chez ma famille le temps des travaux dans mon appartement.
L'étape clé : la modélisation. Plans d'origine sur certaines pièces, roue porteuse et roue secondaire d'origine pour les cotes — le reste complété via YouTube et reportages photo.
La réalisation
Roue porteuse — bandage et flasques

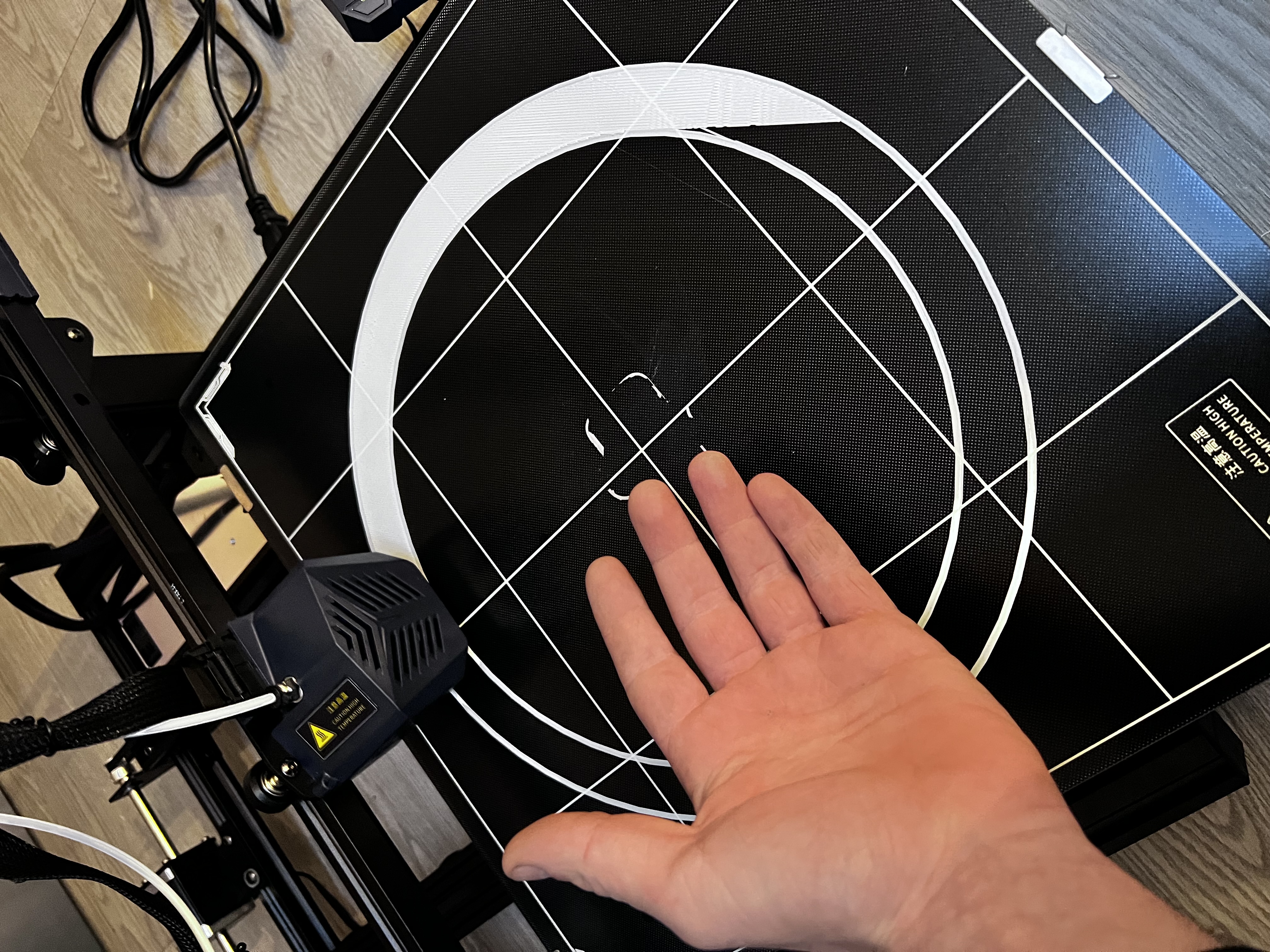

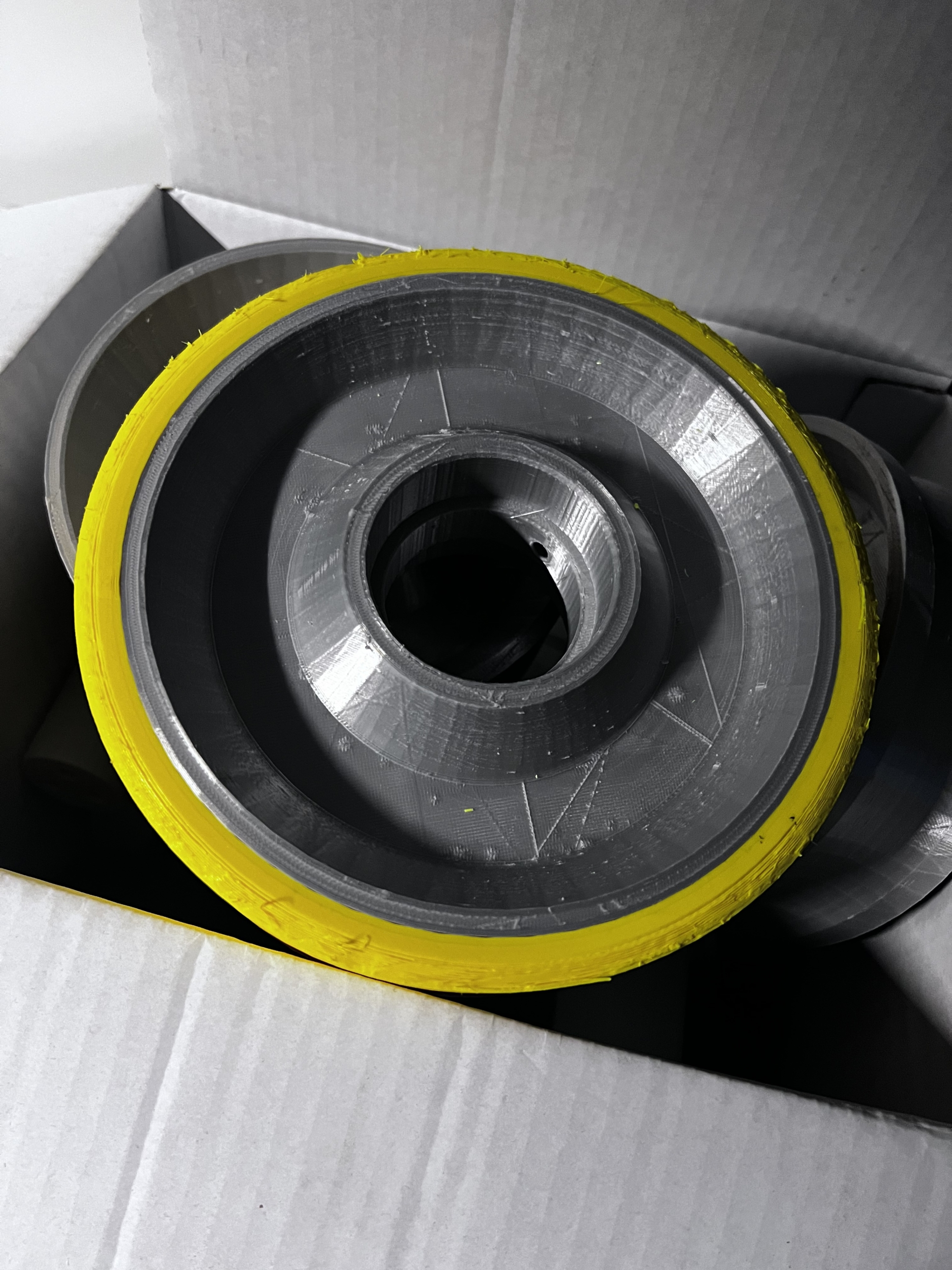

Première pièce imprimée : le bandage. Dès la première couche, l'ampleur du projet est évidente !

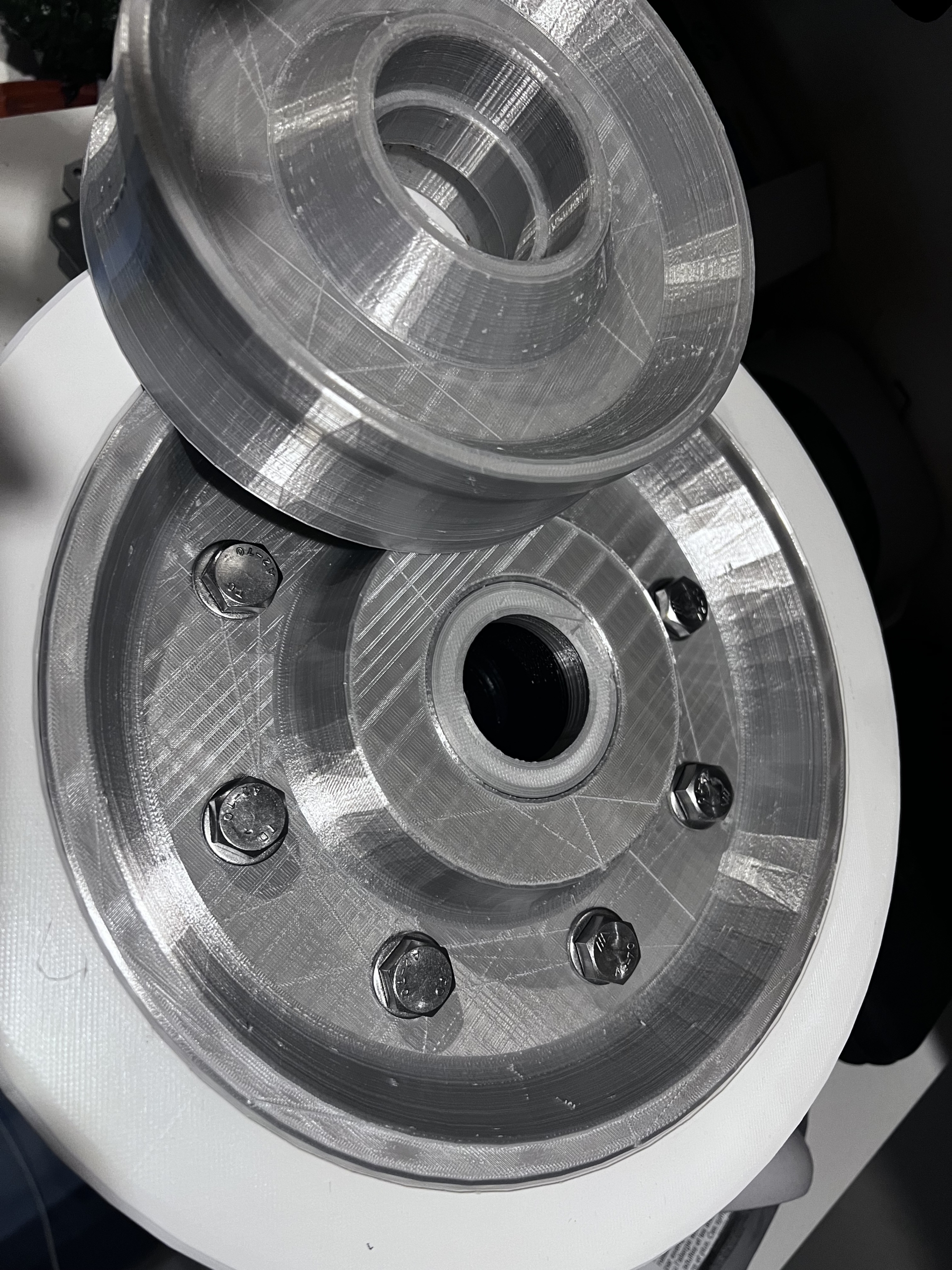

La pièce est énorme ! Le bandage en nylon est serti entre deux flasques en aluminium — imprimées ensuite en PLA, peintes en brillant quand le gris ne convenait pas.
Composition d'une roue :
- Le bandage
- 2 flasques
- 2 roulements
- 2 caches
- 1 graisseur
- 8 boulons

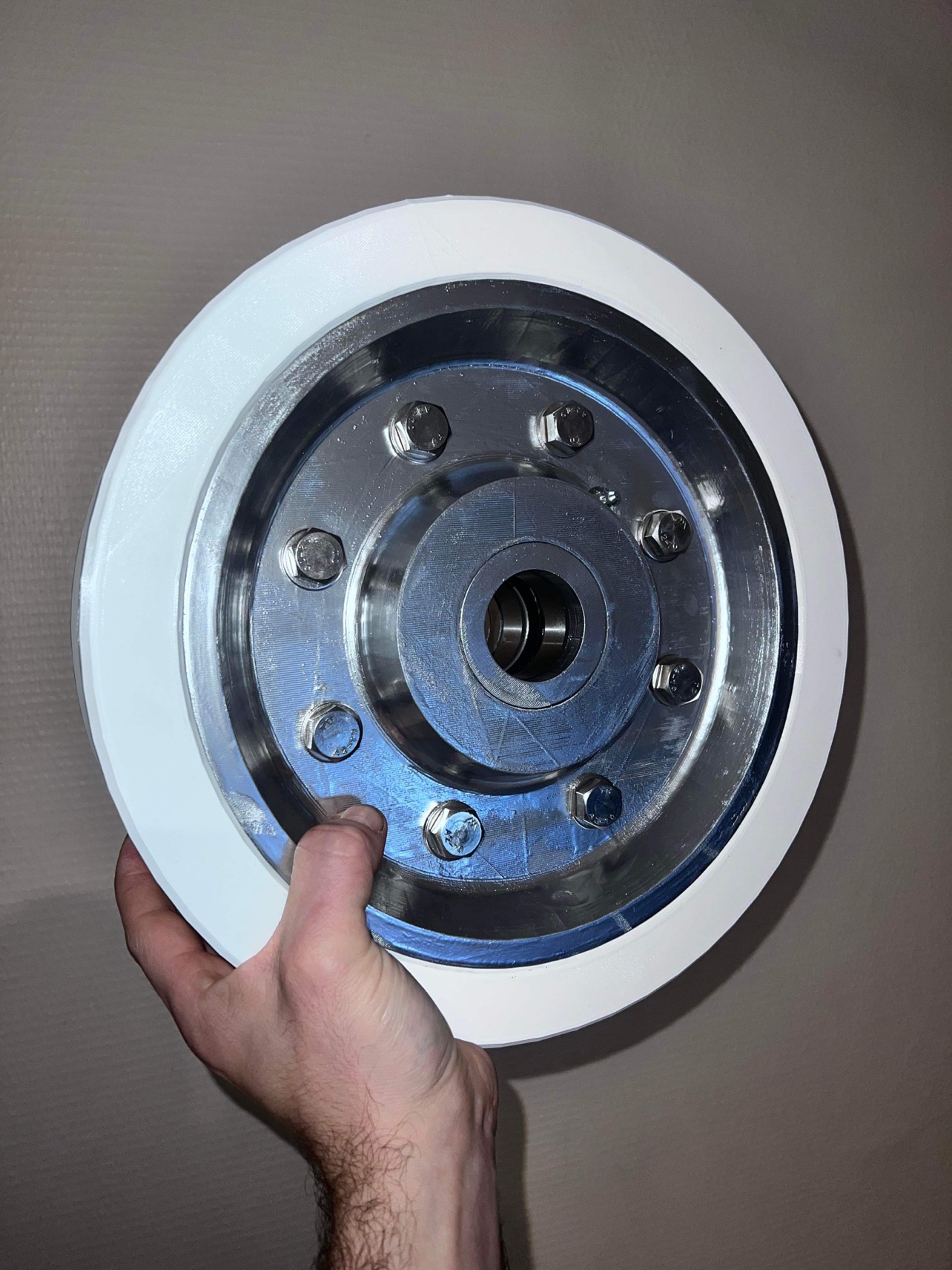

Assemblage : refroidir les roulements pour les insérer dans les flasques (ajustement très serré) ; chauffer le bandage (eau très chaude, longtemps) puis visser les flasques.
Roues secondaires

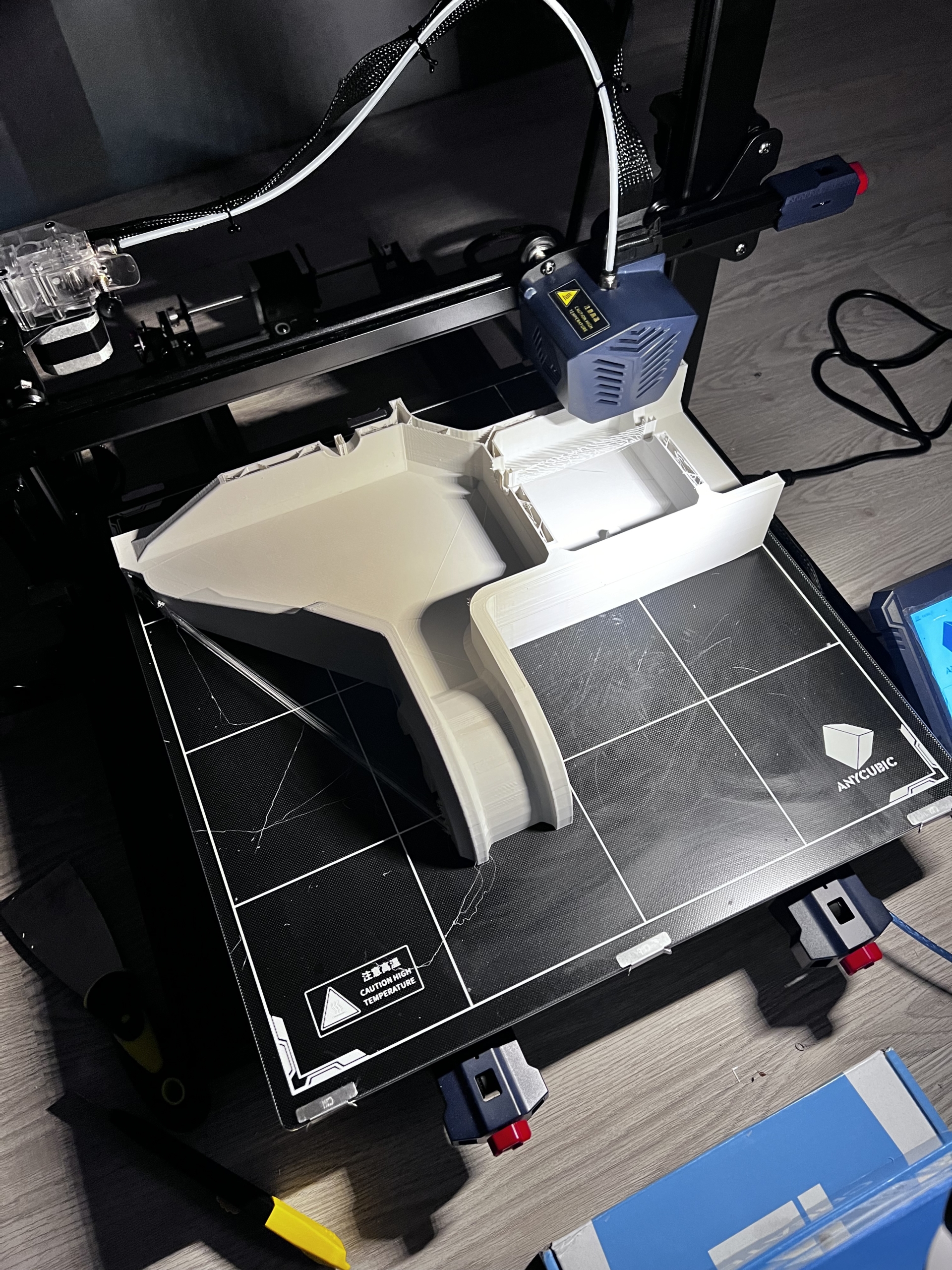

Roues latérales et sous le rail. En usine le bandage est en polyuréthane coulé — ici bandage en TPU sur la jante, plus difficile à imprimer (quelques défauts corrigés ensuite).
Châssis du bogie

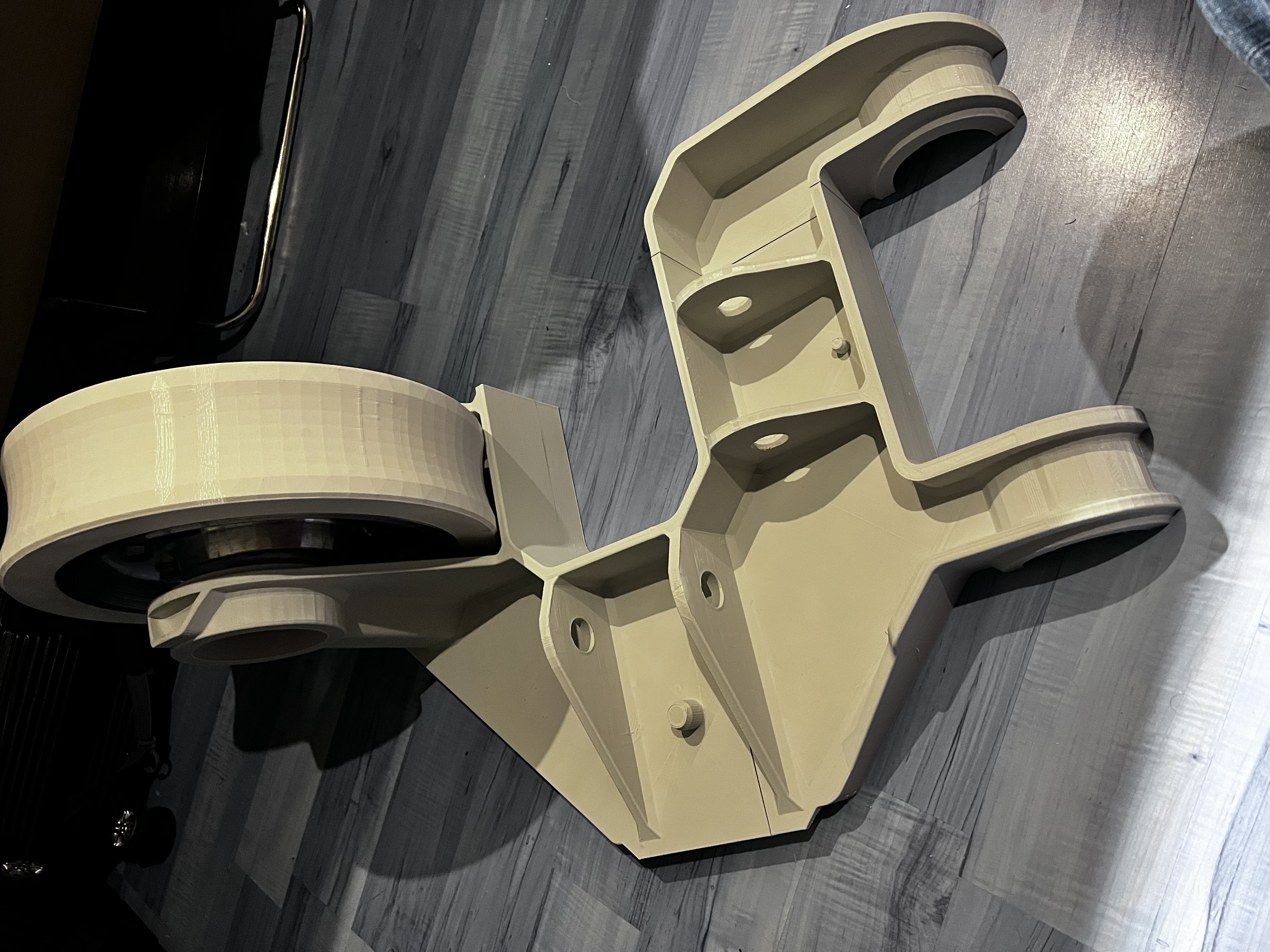

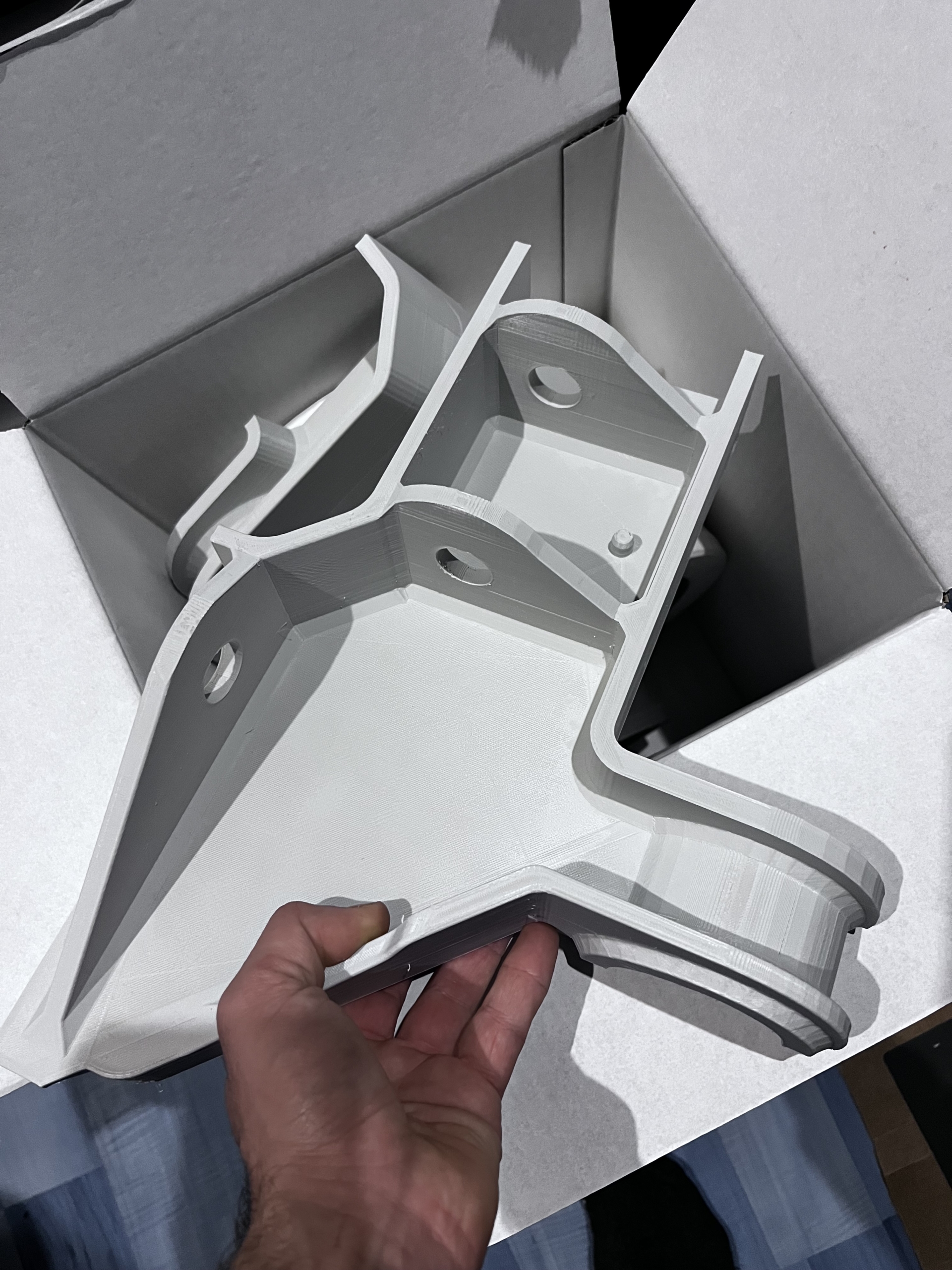

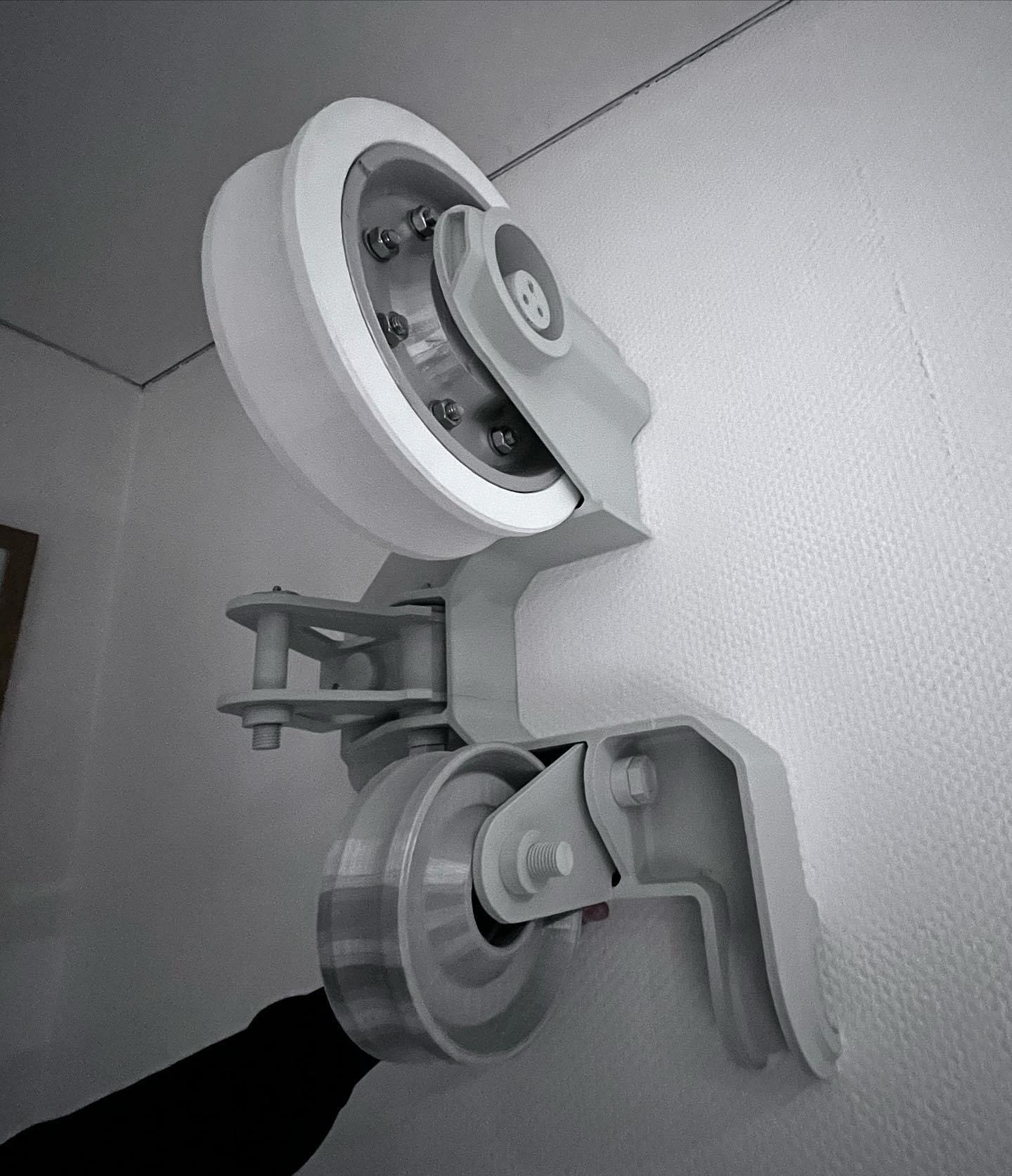

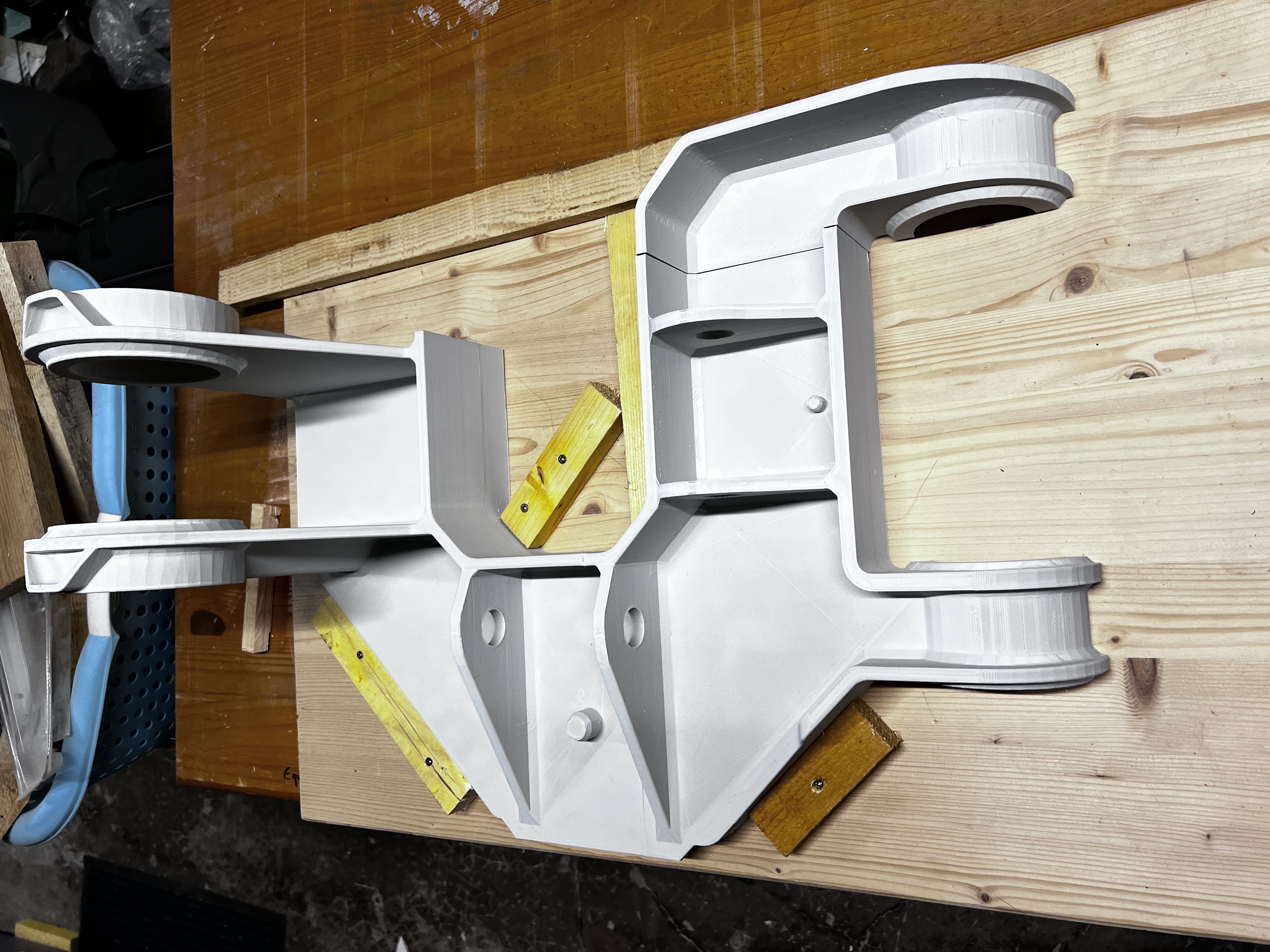

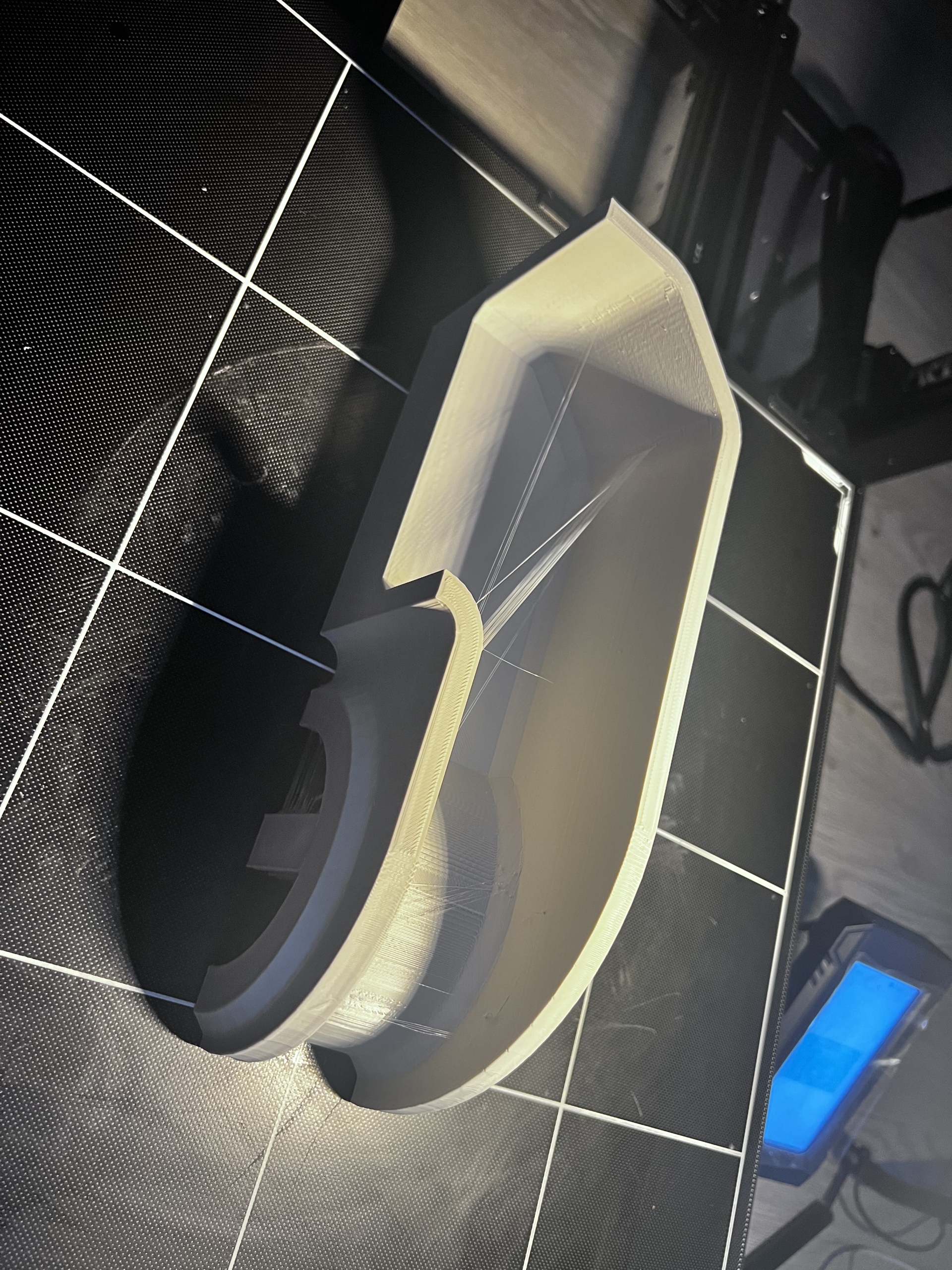

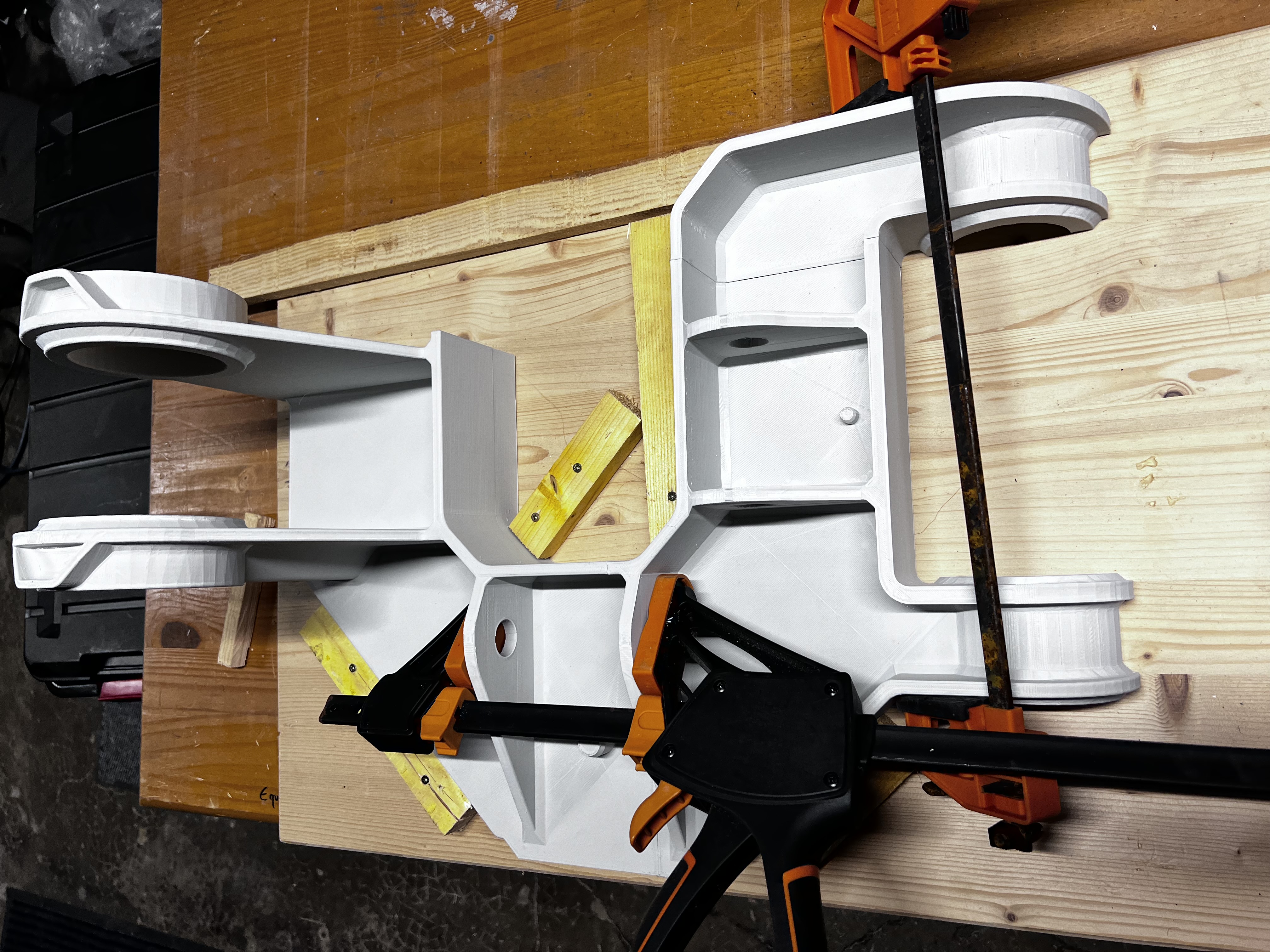

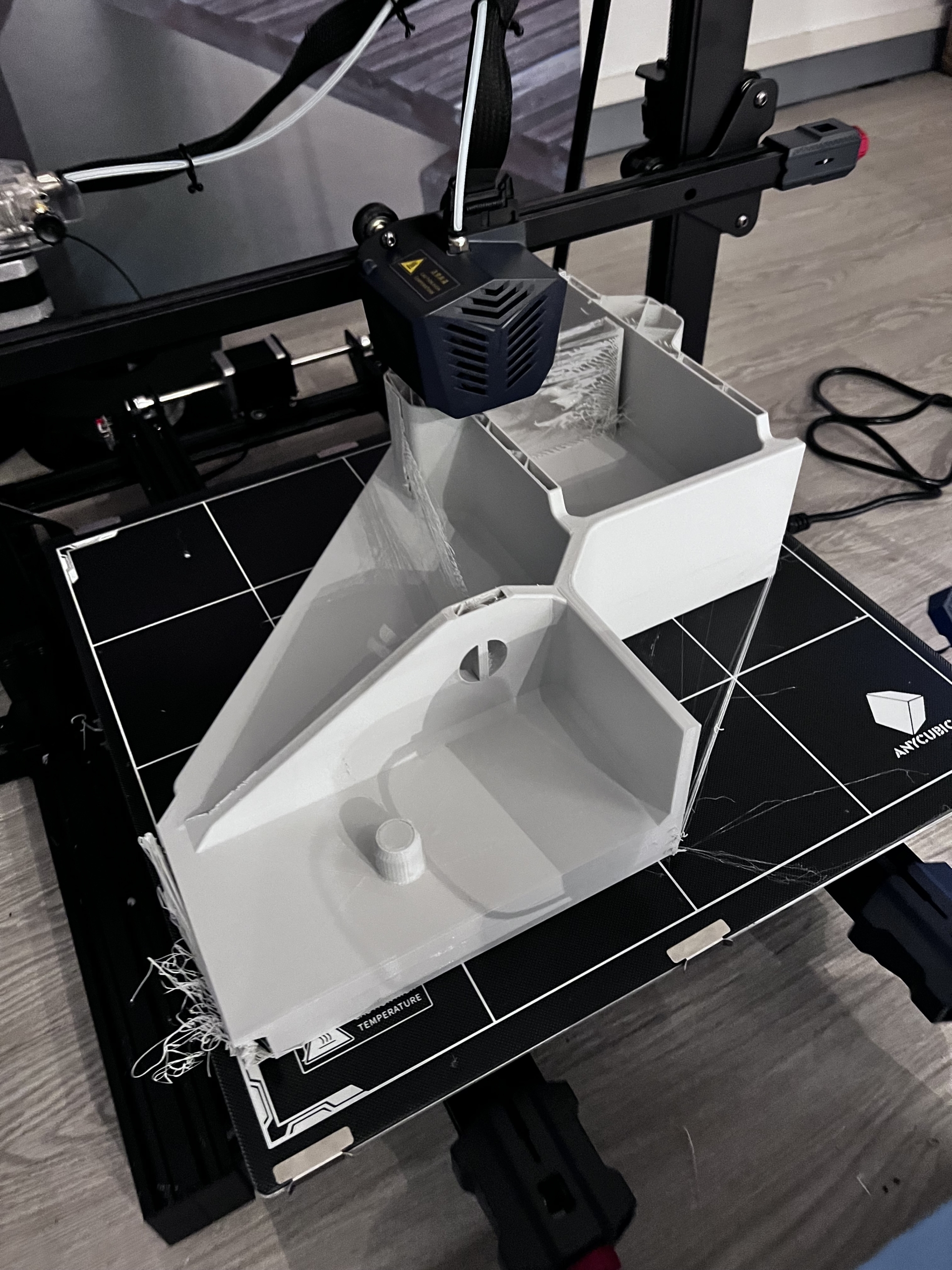

Le bogie est découpé en plusieurs morceaux pour imprimer sans support et tenir sur le plateau, puis collé. La pièce prend de l'ampleur — une moitié pourrait même finir accrochée au mur !
Final

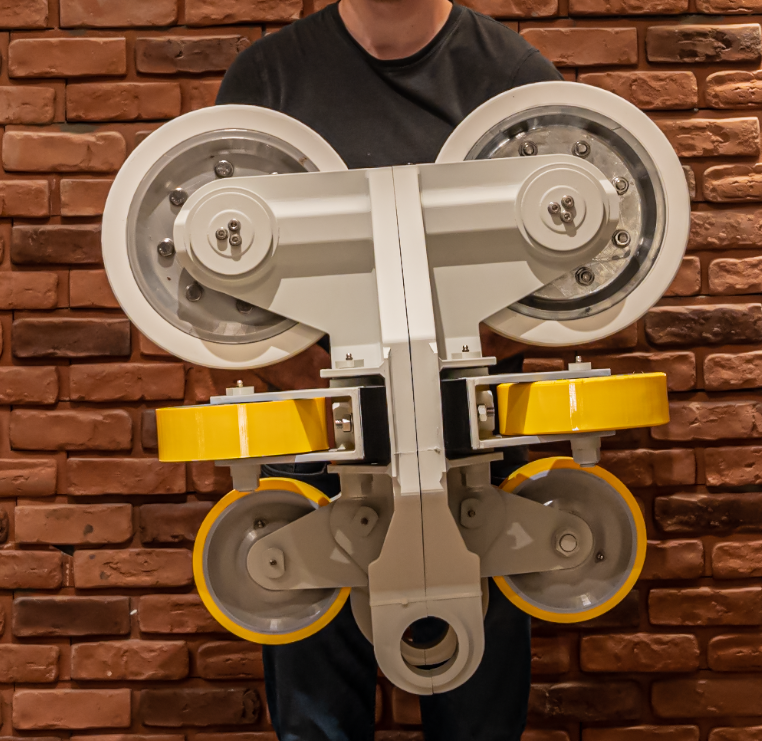

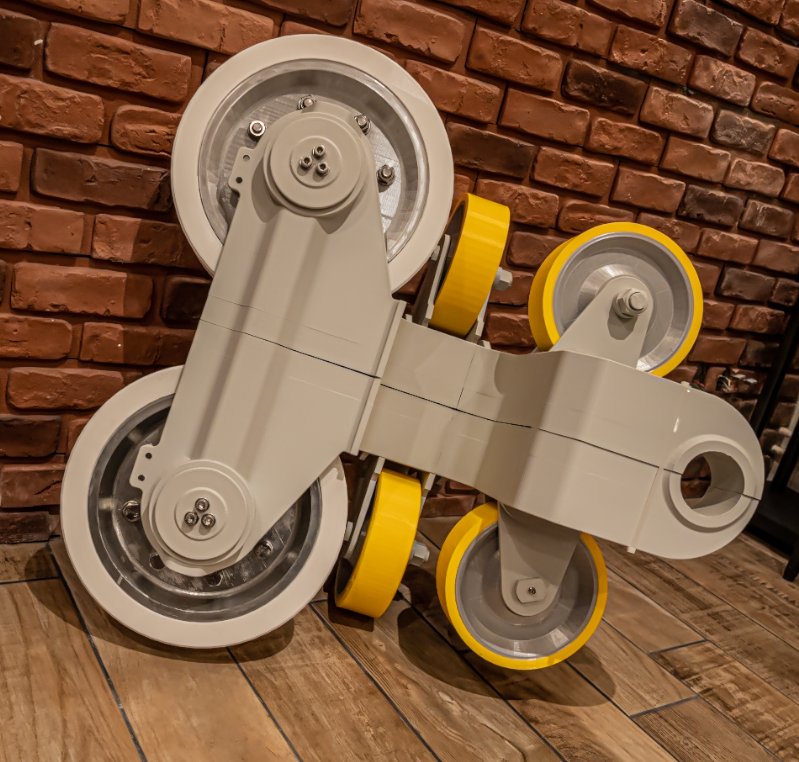

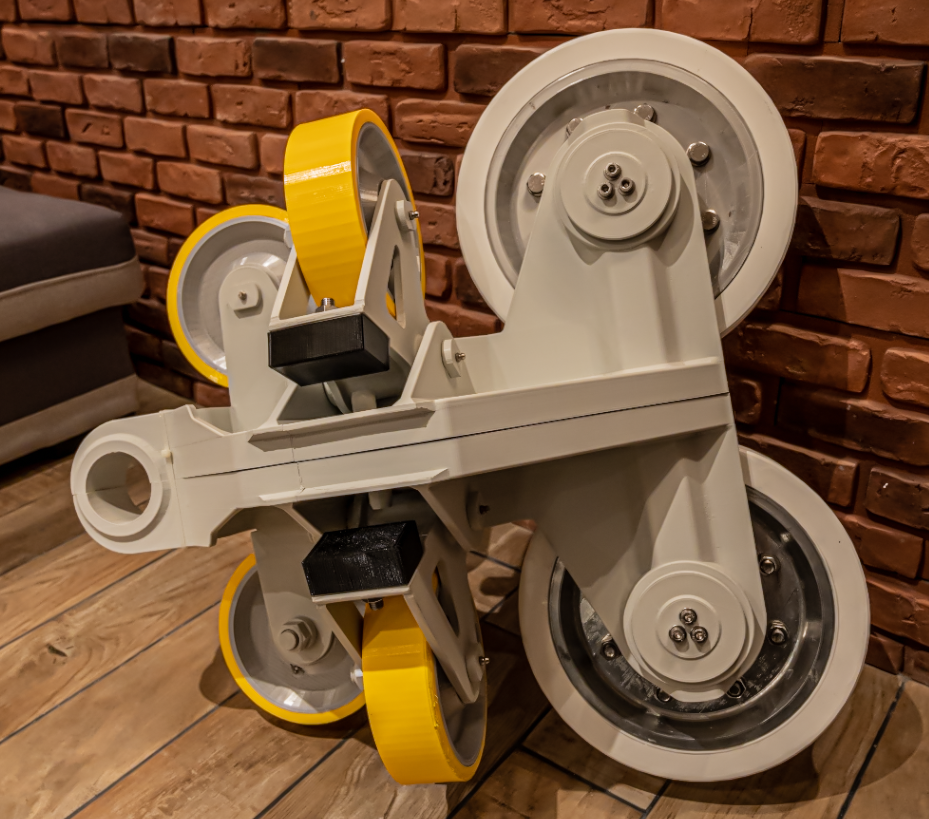

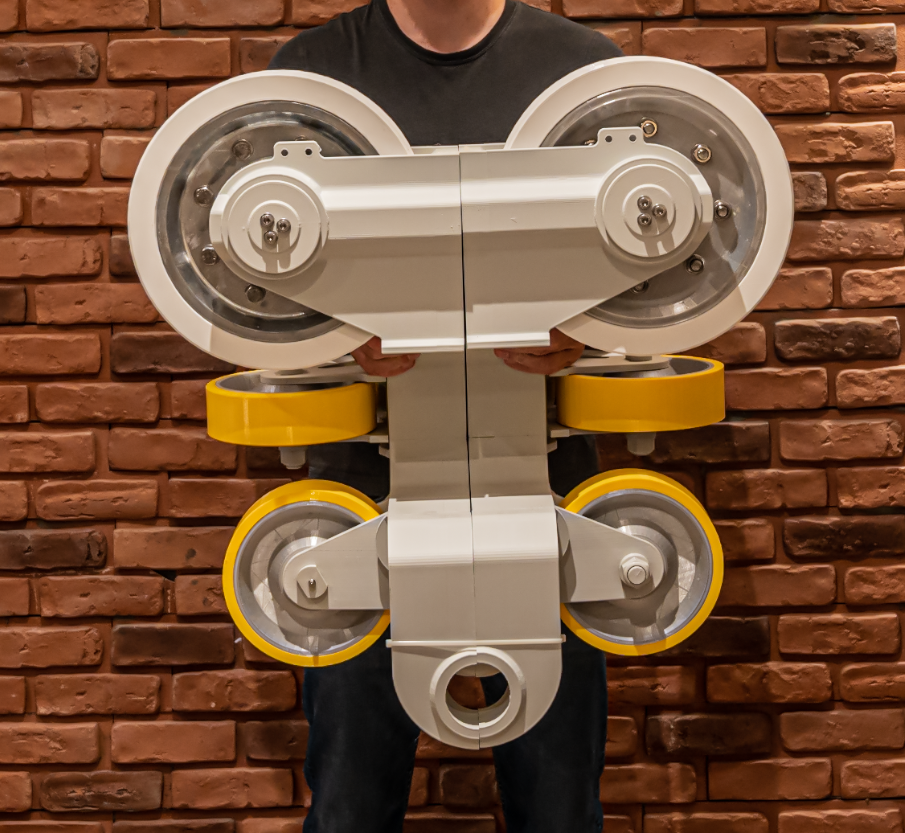

Le bogie est en deux parties pour faciliter le stockage.
